管线探测仪

点击次数：更新时间：2016-08-11【打印】

1. 工作频率：音频、射频、组合频率

2. 匹配负载：5欧姆-3000欧姆

3. 功率输出：低挡（1W）、高挡（3W）

4. 工作模式：直连法、感应法、耦合法

5. 电池类型：锂电7.5V

6. 连续工作时间：大于8小时

7. 工作温度：－10℃～50℃

8. 重量：4公斤

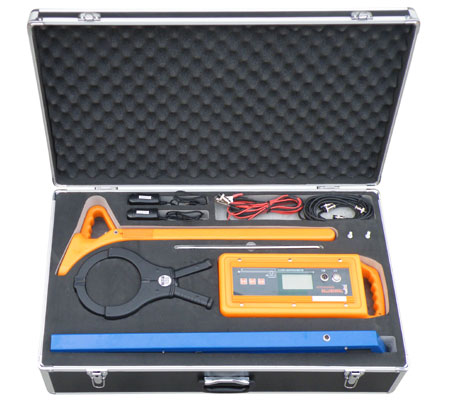

管线探测仪能在不破坏地面覆土的情况下，快速准确地探测出地下自来水管道、金属管道、电缆等的位置、走向、深度及钢质管道防腐层破损点的位置和大小。是自来水公司、煤气公司、铁道通信、市政建设、工矿、基建单位改造、维修、普查地下管线的必备仪器之一。

一般由两大部分组成：

1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式

发射机技术参数

注入模式 480Hz　31KHz

感应、钳夹模式 31KHz

输出电压 0-400VP-P根据绝缘情况自动/手动调节

输出波形正弦波

电源 12VDC 4.5AH 锂电池

最大输出功率 10W

2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式：峰值模式（最大值）、谷值模式（最小值）、宽峰模式；另外现在更先进的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）。

接收机技术参数

接收灵敏度 I≤100μA@1M

对50HZ干扰防卫度 ≥100db

功耗 <1.0W

供电电源 12V 1.5AH 锂电池

最大测试埋深 4.5米

测试埋深误差 ±0.05h±5CM (h为光缆的埋深)

测试路由误差 ≤5cm

测试线路绝缘程度 ≤25MΩ

利用注入法测试管线路由及埋深有效长度不小于20Km （正常情况下）。

利用感应法测试线路路由及埋深有效长度不小于3Km （正常情况下）。

注:正常情况下指所测试的管线在上述测量范围内没有绝缘故障及其它干扰。

其它还有一些附件，配合两大组成部分的使用。
