一、SF6密度继电器校验仪使用方法
准备工作
1. 检测SF6气体密度继电器之前，如果用仪器配置的小气瓶供气，先检查小气瓶是否有足够气体，瓶内气压至少1MPa。

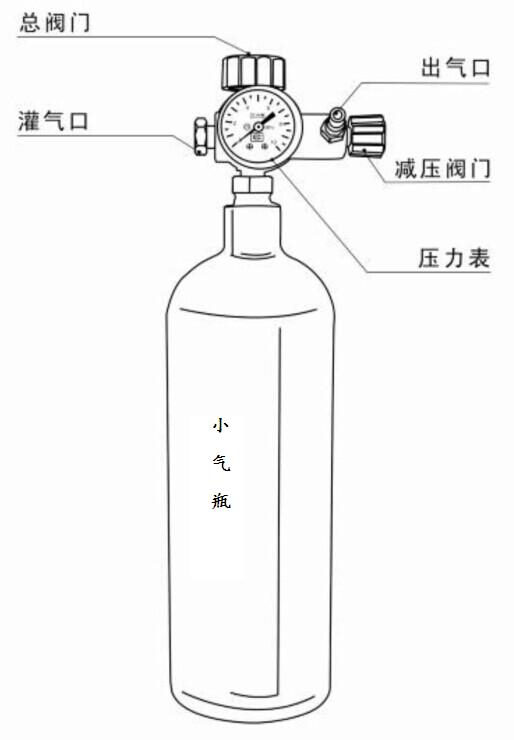

    检查小气瓶气压方法：拧紧“灌气口”，关闭小气瓶“减压阀门”，缓缓打开小气瓶“总阀门”，“压力表”即显示小气瓶内气体压力；如果气压不足1MPa，应充气后再测试密度继电器。
小气瓶充气方法：先拧紧“总阀门”和“减压阀门”，然后拧开“灌气口”螺母，用充气杆（见附录图○15）一端连接小气瓶，一端连接气源气瓶接口，然后缓缓打开小气瓶“总阀门”，再缓缓打开气源气瓶阀门，此时即可对小气瓶缓缓充气，小气瓶上“压力表”实时显示小气瓶内气体压力，充气后小气瓶压力至少大于1MPa才能测试。

  现场检测SF6气体密度继电器时，断开与密度继电器相连的控制电源，以免校验时，损坏校验仪。
2. 用配备的六芯信号测试线鳄鱼夹一端分别与密度继电器的报警导线和闭锁导线信号插座对接好（红色鳄鱼夹接报警触点，绿色鳄鱼夹接闭锁触点①，黄色鳄鱼夹接闭锁触点②，三个黑色鳄鱼夹可任意与各触点另一端相连。当进行单动作信号检测时，不使用的鳄鱼夹可闲置，但不要与其它鳄鱼夹发生短路。）。
3. 用配备的信号测试线另一端与仪器面板上的六芯航插信号口相连接。
4. 使用配备的进气气管将小气瓶“出气口”与仪器面板上的“进气口”相连接。
5. 使用配备的测量气管一端与公共接头（见附录图○16）连接，公共接头与被检测密度继电器相应的过渡接头（见附录图①~○14）连接，过渡接头与被测密度继电器连接；测量气管另一端与仪器面板上的“继电器接口”相连接。（压力表校验时，则需要将待校验的压力表通过测试气管与仪器面板上的“继电器接口”相连接，压力表校验时不需要连接测量信号线，否则会对仪器有干扰；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的“继电器接口”相连接。）
6. 使用放气管与仪器面板放气口连接，如果未连接，禁止测试。
7. 仪器接上AC220V电源，打开电源开关。
8. 缓缓打开小气瓶上的“总阀门”，然后缓缓打开小气瓶上的“减压阀门”，观察仪器面板上压力表的压力值（压力表值即为进气压力），需小于1MPa，大于被测密度继电器报警压力值或被测压力表目标压力值0.2MPa~0.3MPa。

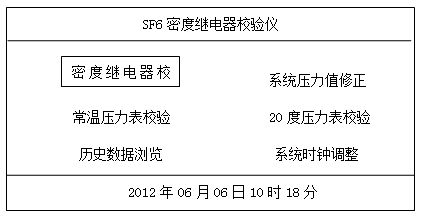

9．SF6密度继电器校验仪系统开机显示主界面如下图一：

                        图一
SF6密度继电器校验仪密度继电器校验方式

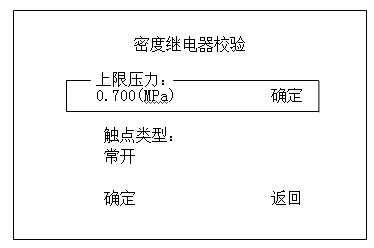

1、通过面板上旋转鼠标，可使光标在各功能菜单间移动，在初始界面选择“密度继电器校验”，按下旋转鼠标，系统显示下一级界面如下图二：

此界面为密度继电器检测参数的设置界面，以上参数为仪器出厂默认值。
“上限压力”：设为高于密度继电器报警压力值的0.1-0.2MPa.
“触点类型”：在无气压情况下测量密度继电器的触点类型是常开或常闭，在此“触点类型”选择与密度继电器一致即可。
旋转鼠标，选择最下一排“确定”键则系统进入下一级设置界面。

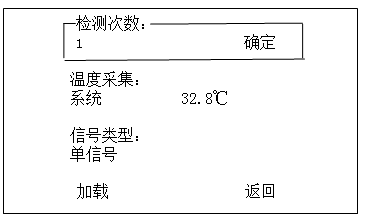

2、检测次数、温度采集、信号类型设置菜单如下图三所示

“检测次数”：设置充放气的循环次数1~3次，自动充放气并记录测试结果。
“温度采集”：有“系统”与“输入”两种采集方式。默认为“系统”，即仪器自带温度传感器测得的温度；当用户有测温仪时，可选择“输入”，调整温度系数。此温度一般不需设置。
“信号类型”：使用旋转鼠标可使选项在“单信号”、“单闭锁”、“双闭锁”间循环显示。
“单信号”：是指单报警或单闭锁，可测出一组信号值。
“单闭锁”：是指单报警和单闭锁，可测出两组信号值（其中必需有一组报警值）。
“双闭锁”：是指单报警和双闭锁，可测出三组信号值。
     按“确定”键保存该参数，此时密度继电器参数已全部设置完成，按“返回”可以重新设置上一页参数，按“加载”进入密度继电器测试界面。

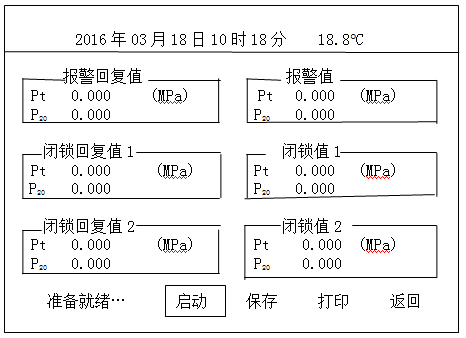

3. SF6密度继电器校验仪密度继电器测试界面如下图四所示

在测试界面显示系统时钟、温度、报警闭锁常温压力值Pt、20℃等效压力值P20等参数。
屏幕显示的温度为计算20℃等效压力所使用的温度；Pt栏表示常温压力，P20栏表示20℃等效压力；
启动：选择“启动”，按下旋转鼠标，系统按照设置参数开始自动测试，此时只需观察面板进气压力即可，不能低于密度继电器报警压力值的0.1-0.2MPa（可通过调节小气瓶总阀门和减压阀门控制），如显示“器件故障”，请重新检查线路连接正确后再按“启动”开始测试，测试结束后，会显示“测试完毕”字样。
保存：选择“保存”，按下旋转鼠标，即可将测试数据等信息现场保存到仪器系统，在仪器主界面“历史数据浏览”里可以查到保存的测试数据及自动计算的平均值，断电后数据不丢失。
打印：选择“打印”，按下旋转鼠标，即可将测试数据等信息现场打印简表一份，如果需要，可按“打印”键再次打印。
返回：选择“返回”，按下旋转鼠标，可以返回参数设置界面。
注：如果信号线连接异常，系统将在测试界面左下角显示“器件故障...”，请检查信号连接线后从新测试。
显示“测试完毕”后，保存数据，在“历史数据浏览”调出测得数据或直接打印出数据与密度继电器铭牌对比，判断密度继电器是否合格。
测试结束后，首先关闭小气瓶阀门，再将仪器气路内余气通过面板“放气”按钮放完，然后关闭电源，拆除各气管接头和信号线即可。
