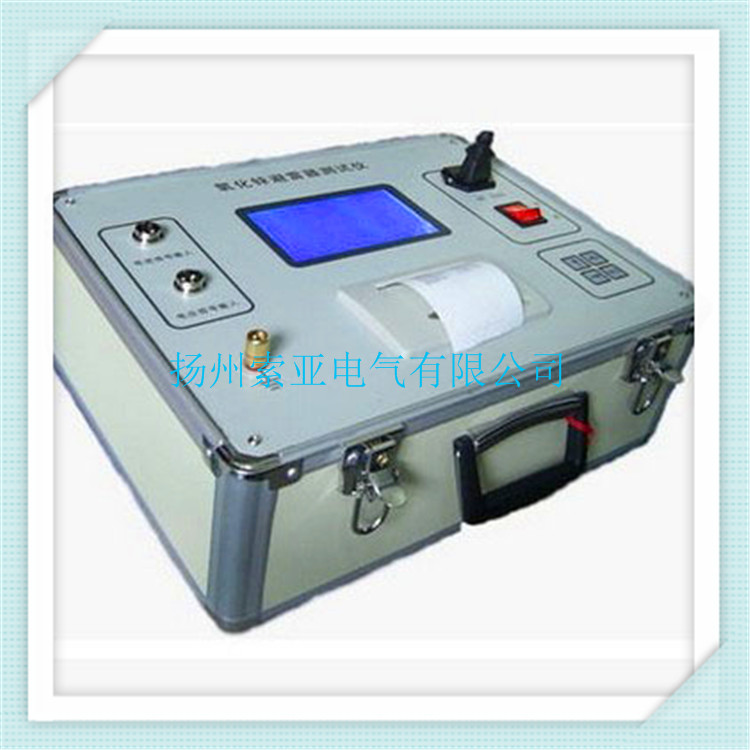

产品名称：SY7100交流氧化锌避雷器测试仪



SY7100交流氧化锌避雷器测试仪用于避雷器的交流特性（泄露电流、阻性电流、功耗、峰值等参数）的在线和离线测试。



  1、本机采用大屏液晶显示，全汉字菜单操作。

  2、高精度采样、处理电路、先进的傅立叶谐波分析技术，确保数据的可靠性。

  3、参考电压输入端有0.1A保险管，在仪器内部还有隔离互感器将仪器与现场PT彻底隔离，双重保险确保PT安全。

  4、具有阻性电流基波峰值输出，边相校正等功能。





 SY7100交流氧化锌避雷器测试仪另称 氧化锌避雷器测试仪、智能型避雷器特性测试仪、抗干扰氧化锌避雷器特性测试仪、避雷器阻性泄漏电流检测仪、氧化锌避雷器带电测试仪







SY7100交流氧化锌避雷器测试仪是用于检测氧化锌避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的在线监测（带电测试）和实验室（停电检修）测试。



满足中华人民共和国电力行业标准《DL474.5-92现场绝缘试验实施导则—避雷器试验》的技术要术。氧化锌避雷器测试仪用于避雷器的交流特性（泄露电流、阻性电流、功耗、峰值等参数）的在线和离线测试。



SY7100交流氧化锌避雷器测试仪采用微电脑采样、控制技术，可测量氧化锌避雷器工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等;并显示电压、电流的波形;打印测试结果。



SY7100交流氧化锌避雷器测试仪采用大屏幕液晶显示，汉字菜单提示操作，可提供现场的接线显示,使人机交换功能更强。本仪器具有接线简单、测量精度高、可靠性强等特点。



主要技术指标

1、测量参数及范围

试验电压：kV

三次谐波电压：kV

全电流（峰值）：0～20mA

三次谐波电流：0～20mA

阻性电流（峰值）：0～20mA

阻性电流峰值：0～20mA

容性电流（峰值）：0～20mA

显示电压及全电流波形

避雷器功耗：0～9999W

2、测量误差：

试验电压：±5%

全电流：±2%

阻性电流：±5%

容性电流：±5%

避雷器功耗：±5%

3、输入信号：

电压信号（PT的低压测）： AC   5～200V

电流信号： AC  0～20mA

4、工作电源：

AC  220V±10%  50Hz
