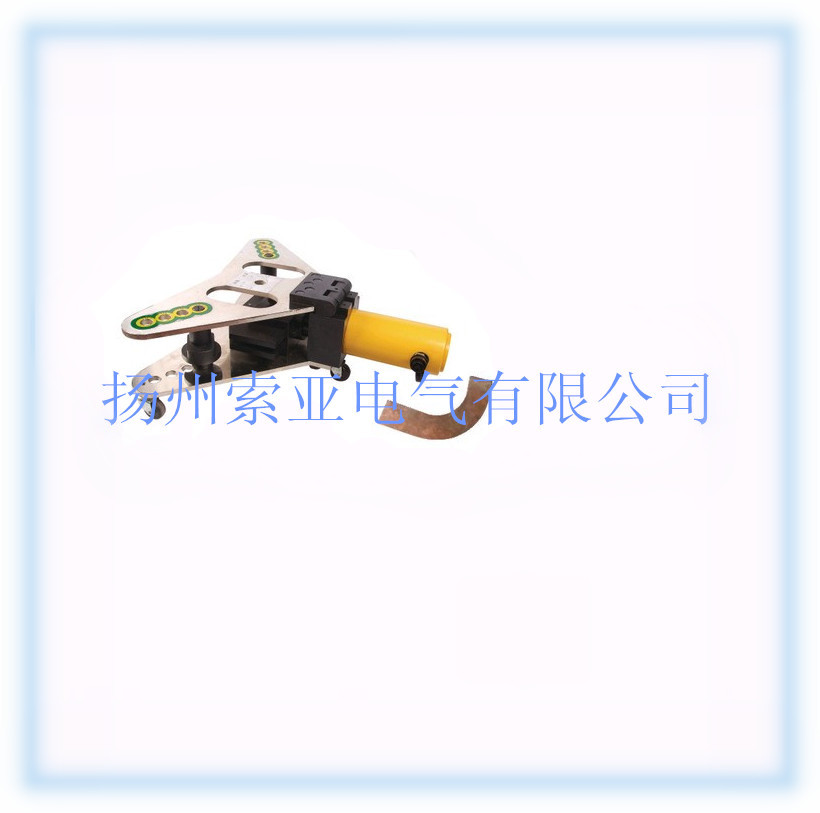

  • 产品名称:平立弯母线折弯机
    产品型号:SPLW-125
    产品报价:
    产品简述:排机主要适用于供电局,变电所以及广大电力行按装电力线路的铝排或铜排的弯制和修理
  • 详细内容

SPLW-125型平立弯一体机,实现铜铝母线的立弯,平弯专用机具,它能将铜、铝母线从其水平平面内弯曲0°~90°,时间只需要几分钟,本机配有刻度盘,便于控制弯曲角度,采用铰链式花板,开合便利,操作方便,并备有多种摸板,采用快换式顶模结构,方便快捷,弯曲半径符合国家电力公司标准:R=排宽×系数(2-2.5)。
一、结 构
由手动泵(电动泵)(16),,快速接头(2), 工作缸(1),方档块(3) ,上花板(4),下花板(5),辊柱(6),R模板(7),夹板模头(8),直角模头(9),联杆板(10),销子 (11),小车(12),高压输油管(13)等组成。
见附草图:
二、用 途
弯排机主要适用于供电局,变电所以及广大电力行按装电力线路的铝排或铜排的弯制和修理。
三、性能特点:(技术参数)
1.最大工作压力:63Mpa
2.最大行程:200mm.
3.弯排范围:铜铝排宽度40.50.60.80.100.120mm.厚度:4mm-12mm之间.
4弯曲角度:D>90度 任意角
5.弯曲半径:R=排宽X2.5
6.用油品种16#液压油
7.油量:600毫升
8.总重量:82公斤
