一、WHX-300C高压无线核相仪简述

新发电站并网，新变电站投产前，输变电工程扩建、改造或主设备大修后，竣工投运现场经常要做核相试 验，即所谓的定相，包括核对相序和核对相位，即需要测量并网的两电网对应相的相位差和相应的相序。

有线方式核相时需要四人进行，一人担任指挥，两人穿绝缘靴、戴绝缘手套担任核相员，一人仪表记录。 核相工作根据指挥人员的命令进行，高压操作员将高压引线固定在绝缘棒上，长短适宜，用绝缘棒引高压线接 触高压电源点时，动作协调，两人相互照应，以免出现差错，造成危险，采用有线方式拖线很长使用起来很不 方便。

WHX-300C型高压无线核相仪去掉了连接开路点两端的引线，通过无线电信号通讯，并且可以穿透围墙 和隔板使用，可以一人轻松和安全地操作仪器。

二、WHX-300C高压无线核相仪技术参数:

传输距离限制在20米内；

发送/接收装置采用9-12V电池供电；

液晶显示相位值，并确定相序关系；

发送装置同时可以作为验电器；

WHX-300C高压无线核相仪重 量：发送装置0.4KG，接收装置0.3KG；

发送装置探头：钩式长10cm X开口6cm

接收装置探头：I型10长cm

尺 寸：发送装置22长cm X 8直径 cm；

三、WHX-300C高压无线核相仪总体结构:

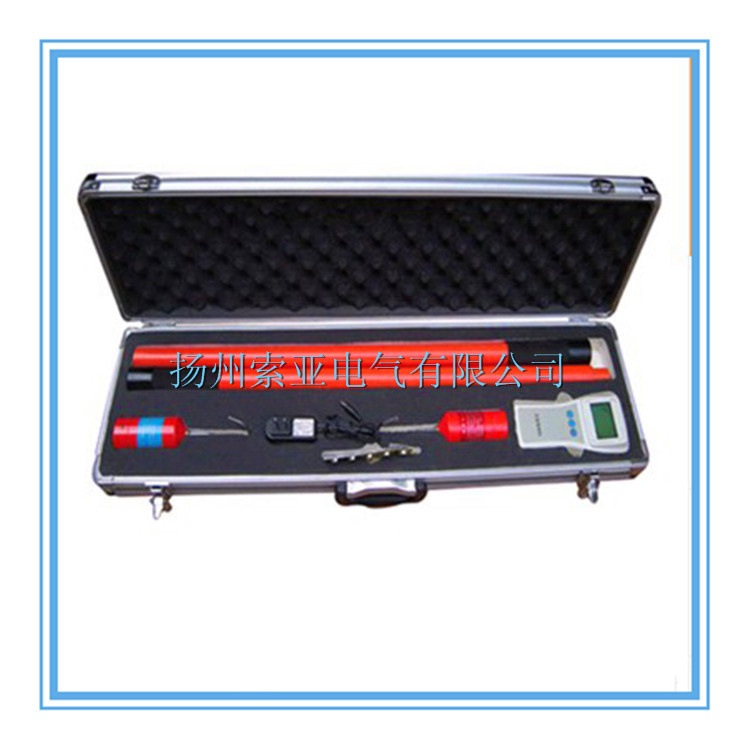

高压电力线路无线核相仪由3部分组成：2个发送装置，1个接收装置。发送装置上均装有电极（发送 天线）可以同被测导线相连，同时电极又作为发送装置发射信号的天线，使用时发送装置用绝缘操作杆挂 在导线上。接收装置具有接收天线和液晶显示屏，液晶显示屏显示哪根线路超前或滞后（即相序关系）， 同时显示相位差值的大小。

电力系统在电网并网合闸、新发电站并网和新变电站投产前，输变电工程扩建、改造或主设备大修后，竣工投运现场经常要做核相试验，包括核对相序和核对相位，即需要测量并网的两电网对应两相的相位差，以防止由于相序或相位不正确而造成短路，对电网构成冲击，WHX-300C高压无线核相仪给用户带来不必要的麻烦，造成设备损坏等，并网合闸时要求两电网的电压之间的相位严格相同，因此，这时就需要较准确地测量两个电网对应相之间的电压相位差，由此可以看出核相的重要性。

传统的有线方法核相（相位检测）时存在的问题是对于高压线路，要求两个装置同时与两根导线接触，拖线很长使用起来很不方便，更重要的是高压具有一定的危险性。采用无线核相装置，两个装置之间无须有线连接，相位信息的传送采用无线方式，不仅使装置本身变得轻便、易用，更重要的是无线传输能使操作人员和高压线本身隔离相当长的一段距离，大大提高了相位检测的安全系数，有效地保护了操作人员的人身安全。PD-I型高压无线核相器可以方便、安全地对6KV--110KV高压电力线路进行核相试验。

四、WHX-300C高压无线核相仪用途

应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能。具备很强的抗干扰性，符合（EMC）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定位。本产品安全可靠、性能稳定、操作简便是一种理想的核相仪器。
