  • 产品名称:KT6900无线高低核相仪
    产品型号:KT6900
    产品报价:
    产品简述:
  • 详细内容

一.简介

KT6900系列无线高低核相仪分为通用型无线高压核相仪全智能型无线高低压语音核相仪。全智能型突破传统核相仪电压等级限制问题,可以在极低电压线路中核相(如开关柜、配电柜中线路核相),完全实现从10V~200kV电压自动核相(如400V、10kV、35kV、66kV、110kV),无需根据电压等级购置多套核相仪或分别配置高低压探测器,节省成本、减少携带、省时快捷。对于高压线路核相(电压超过400V),可将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,安全!当电压超过35kV时,必须使用非接触核相。本核相仪还具有测试相位、电压、频率、相序、验电、变压器组别判断等功能。

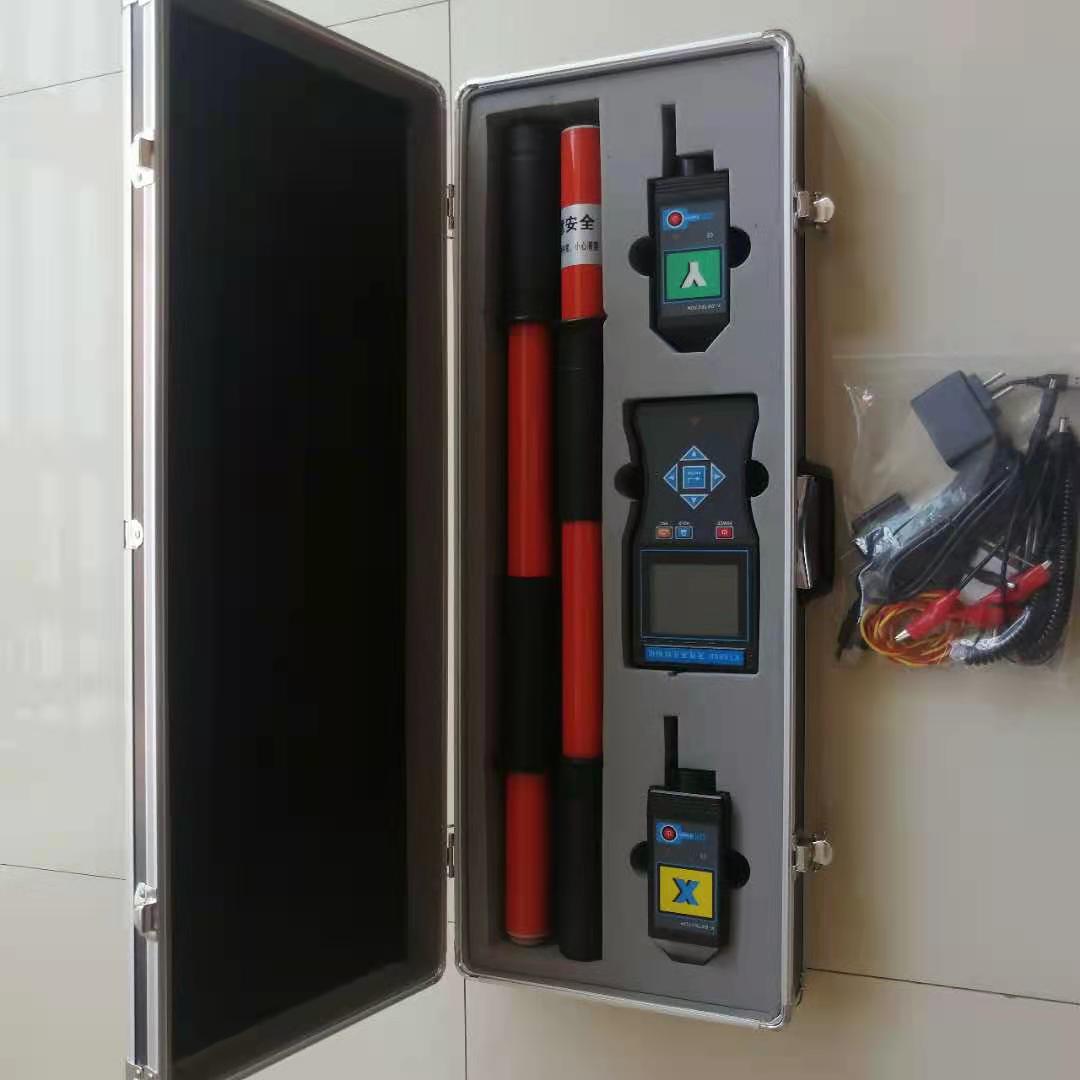

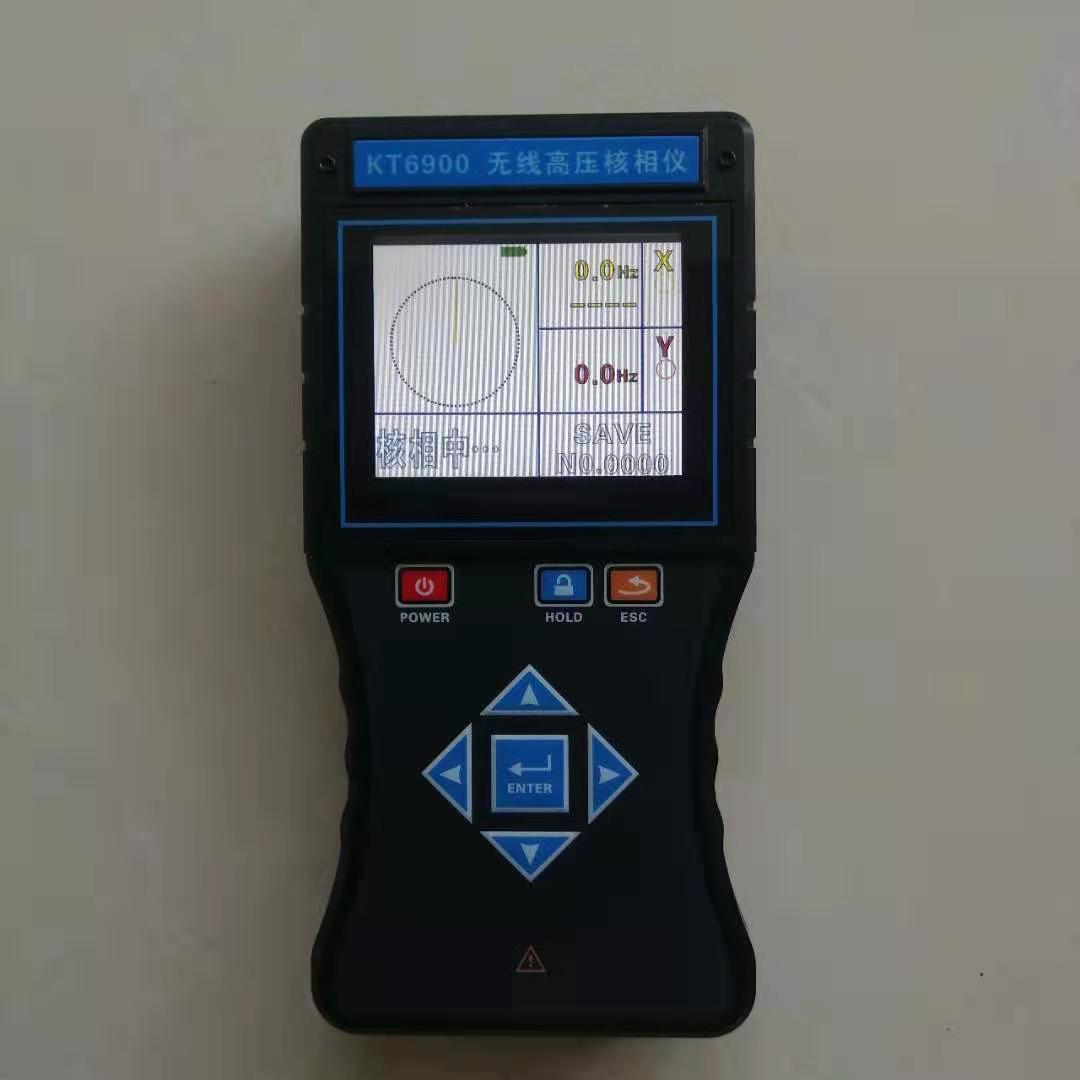

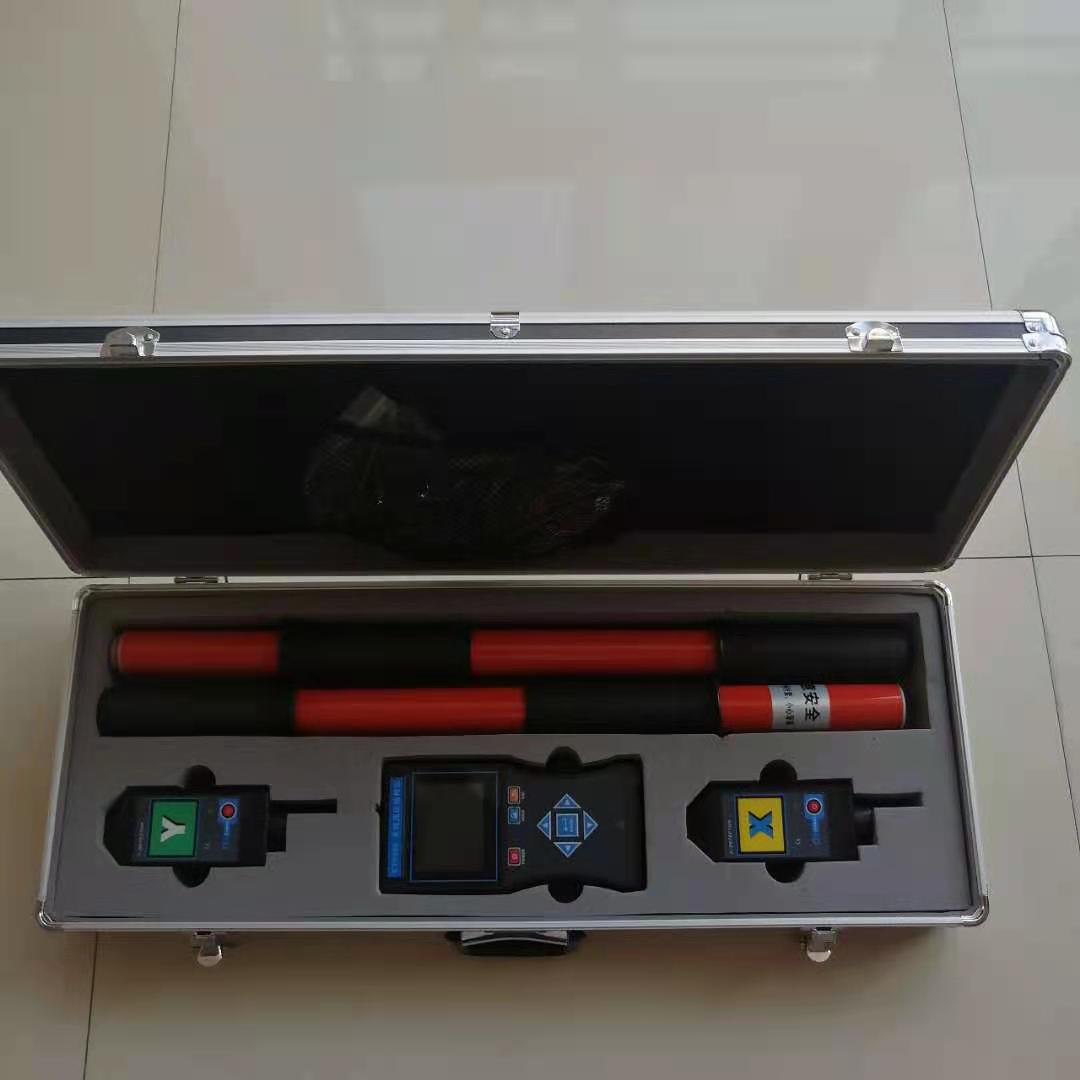

KT6900系列由探测器接收器(主机)、伸缩绝缘杆监控软件USB通讯线等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离约50~100米。主机选用4.3寸65K色LCD彩屏,可以同屏显示向量图、相位、电压、频率、相序、及核相结果,向量图动态指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,会使测试变得简单轻松;全智能型主机还设计有USB接口,现场测试保存的数据可以通过监控软件导入电脑,便于历史数据查阅和管理。绝缘杆以无碱玻璃纤维布为基材,用环氧酚醛树脂作为粘合剂加热卷压烘焙固化而成,具有高绝缘、可伸缩、防潮、抗冲击、抗弯、轻便等特性。

由于本仪器有些用户不会经常使用,甚至半年才用一次,若长时间不用忘记给电池充电可能造成电池无法正常工作,用户又不方便购买同规格的充电电池,所以,KT6900设计了两种电池供电方式,当可充电电池损坏,可以购买普通电池取替使用(主机用1.5V LR6电池6节;探测器用6F22 9V两块)。

KT6900系列无线高低压核相仪,又名“核相仪、核相器、无线高压核相仪、无线高低压语音核相仪、高压数显语音核相器、无线高压智能核相仪、高压相序表”等等。

二.技术规格

功    能

高低压无线语音核相、相位测试、相序判断、验电、频率测试等

电    源

探测器:7V~9VDC(内置大容量可充锂电池,7.4V/1000mAh,充满电连续工作40小时;也可以用1块6F22 9V电池代替)

接收器:7V~9VDC(AA、1.2V、6节大容量镍氢充电电池,总9000mAh,充满电连续工作40小时;也可以用6节LR6、1.5V电池代替)

核相方式

接触式核相:400V以下线路可以接触导线核相

非接触式核相:400V以上线路可以将探测器挂钩逐渐靠近导线核相,无需直接接触高压导线,当电压超过35kV,必须使用非接触核相。

传输距离

无线传输,直线空旷传输距离约100m

发射频率

433MHz、315MHz

核相电压

10V~200kV

相别定性

-20°~20°同相;100°~140°和220°~260°异相

精    度

自校误差≤±3°;现场同相误差≤±7°;现场异相误差≤±12°

分 辨 率

绝缘杆长度

φ28mm;缩态为600mm;伸态为3200mm

LCD

4.3寸;65K色彩屏;显示域98mm×57mm

相位指示

相量图和相位数字同时指示,清晰直观

探钩尺寸

φ5mm×D50mm

探针尺寸

φ5mm×L40mm(B型)

语音功能

具有“同相、异相、X信号正常、Y信号正常”等语音提示

验电提示

有电时,探测器发出“嘟-嘟-嘟-”提示音

数据接口

USB mini接口(B型)

数据存储

200组,按HOLD键保持数据并自动编号存储,存储已满显示“FULL”符号(掉电或更换电池不会丢失数据)

数据保持

HOLD键保持数据,HOLD符号显示,再按HOLD键取消保持

数据查阅

READ键可以进入数据查阅模式,再按箭头键翻阅数据

背    光

有,适合昏暗场所
