  • 产品名称:直流高压发生器
    产品型号:60KV/2MA
    产品报价:
    产品简述:SYZGF型直流高压发生器采用电压大反馈,使电压稳定度大大提高,为氧化锌避雷器试验专门设计了0.75UDC—1mA的触发按纽,还将频率提高到30-50KHz,使控制箱和倍压筒体体积和重量有了较大的减小,更便于现场使用
  • 详细内容

SYZGF智能型直流高压发生器简介:

一、产品概述

SYZGF系列智能直流高压发生器根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,最新研究、设计、制造的,是新时代的科技产品——便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。

SYZGF系列智能直流高压发生器采用智能倍压电路,率先应用最新的PWM智能脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。

SYZGF系列智能直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体用德国技术研制生产,智能变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。展望未来,企业将继续积极开拓市场。以质量和信誉为生命,不断提高科技水平,研制出尖端的优质产品,以满足用户的需要,努力开拓,再铸新世纪的辉煌。

SYZGF型直流高压发生器在行业内率先采用分节式结构,即既可用于高电压等级,又能用于较低电压等级,并保持其精度不变。以100/200kV/2mA分两节为例,单节时可做100kV/4mA使用,可用于35kV及以下系统电气设备直流高压试验,此时可保证测量的准确性避免大马拉小车;两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到一机两用,大大方便了现场用户的使用。

二、产品特点
1、首家采用计算机控制技术,控制PWM脉宽调制、测量、保护及显示,在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息,并带有打印机可实时打印试验数据。
2、首创智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(电压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。
3、采用30—50kHz智能倍压电路,率先应用最新PUM脉宽调制技术和大功率IGBT器件,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施使直流高压发生器实现了高品质,能承受额定电压放电而不损坏机器
4SYZGF型直流高压发生器采用电压大反馈,使电压稳定度大大提高,为氧化锌避雷器试验专门设计了0.75UDC—1mA的触发按纽,还将频率提高到30-50KHz,使控制箱和倍压筒体体积和重量有了较大的减小,更便于现场使用。
5SYZGF机选用美国、日本等先进技术的元器件和德国制造的国际型系列机箱,集实用与美观为一体。
6SYZGF机的倍压筒体用德国技术研制;中频变压器经有关专家特殊设计,体积小、容量大。倍压筒体底座内藏—Y撑脚,即使用时展成Y形,支撑稳定方便,装箱时缩成形,藏在底座内。
7SYZGF型直流高压发生器具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般

10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样,反应时间为纳秒级,通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下,不损坏功率器件。

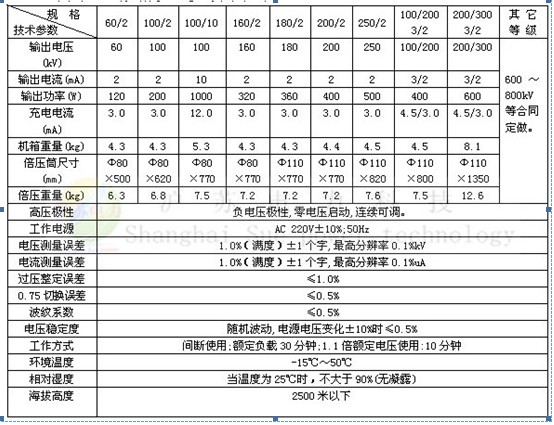

三、SYZGF系列产品规格及主要技术性能
