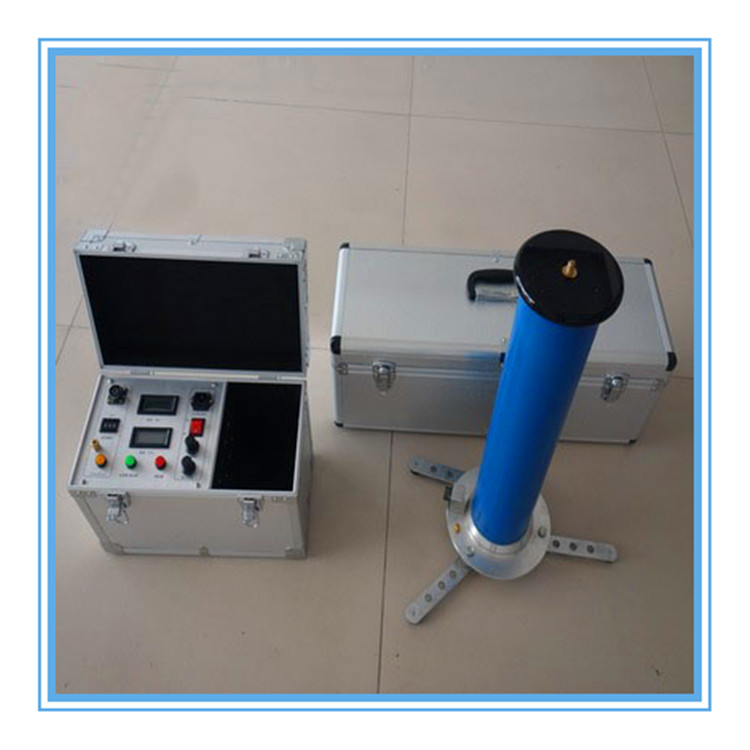

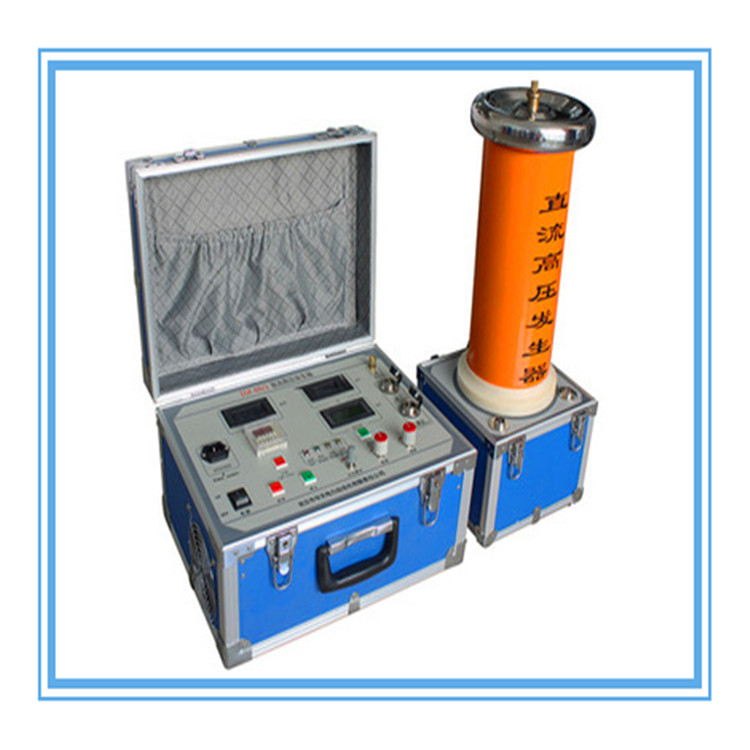

  • 产品名称：ZGF-60KV/5mA直流高压发生器
    产品型号：ZGF-300KV/5MA
    产品报价：
    产品简述：精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用；
  • 详细内容
别称
直流高压发生器、SYZGF直流高压发生器、数字式直流高压发生器、中频直流高压发生器、高压发生器、直流高压发生器zgf、高压发生器、信号发生器、超高压发生器、直流高压发生器价格、高压发生器原理、直流高压发生电路、

1、同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用；
2、采用先进技术、工艺制造，率先应用最新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件和电压大反馈，从而使输出高压稳定度更高，波纹系数更小；
3、仪器主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电；
4、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用；
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高；
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准；
7、直流高压发生器增设了高精度75%U DC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就按下0.75UDC--1mA的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将调压电位器回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验；
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV；
9、倍压筒采用美国技术研制生产，中频变压器经有关专家特殊设计、体积小，容量大，过载能力强，便于现场作业试验；
10、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性；
11、控制箱上盖可作为防风底座，可与倍压筒接插，增强倍压筒的稳定性。

规格技术参数

40/2

60/2

60/5

120/2

120/3

120/5

200/2

200/3

200/5

300/2

300/5

额定电压（KV）

40

60

60

120

120

120

200

200

200

300

300

额定电流（mA）

4

2

5

2

3

5

2

3

5

2

5

额定功率（W）

160

120

300

240

360

600

400

600

1000

600

1500

电压测量精度

数显表±（1.0 %读数±0.2KV）

电流测量精度

数显表±（1.0 %读数±2）

波纹系数

≤0.5％

电压稳定度

随机波动，电源电压变化±10%时≤1％

过载能力

空载电压可超出额定电压10％使用十分钟最大充电电流为1.5倍额定电流

电源

单相交流50赫兹220伏±10％

工作方式

间断使用

一次连续时间最长为30分钟

工作环境

温度：-10～40℃

相对湿度：室温为25℃时不大于85％（无凝露）

海拔高度：1500米以下

带电容负荷能力

被试品电容量无限制

可用1.5倍的额定电流充电

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验

过压保护采用拨码设置，一目了然

立卧两用型国际标准机箱,现场更方便
