  • 产品名称:工频耐压试验装置、油浸式试验变压器
    产品型号:SYYS
    产品报价:
    产品简述:试验变压器实用于电力、工矿、科研等部门,对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验,是高压试验中必不可少的仪器。
  • 详细内容

一、产品概述

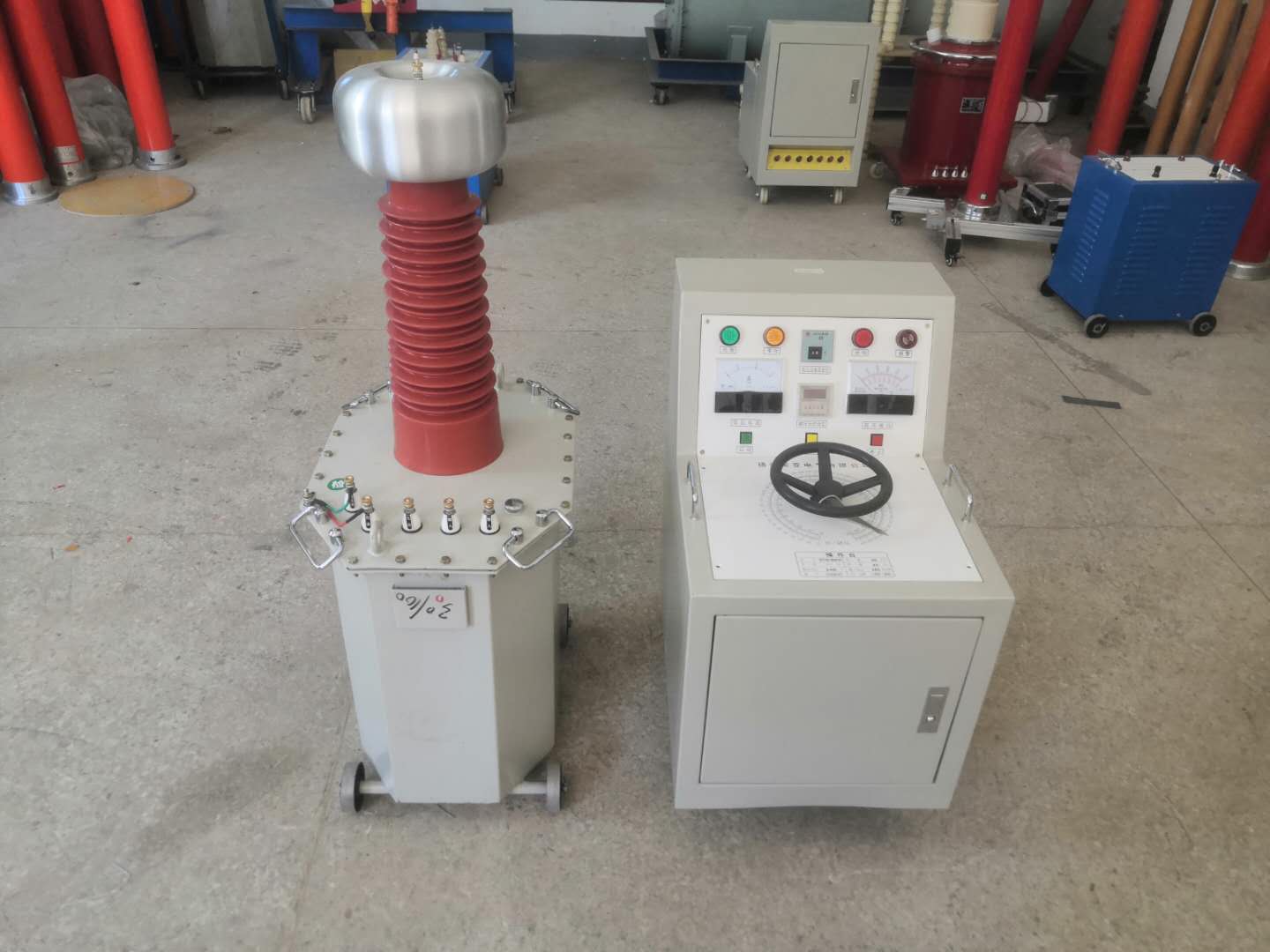

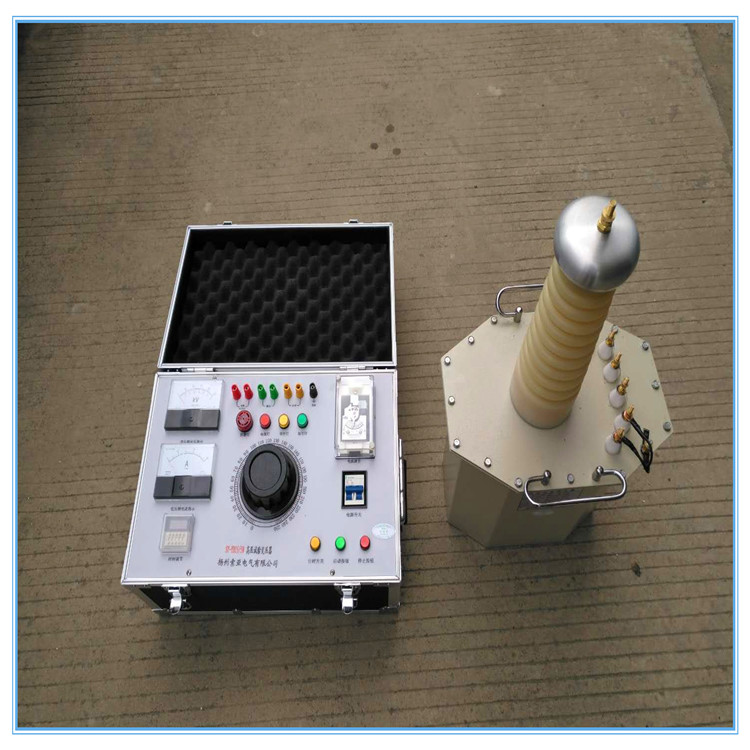

YDJ(G)系列轻型交直流高压试验变压器是在同类产品YDJ(G)型高压试验变压器的基础上,按试验变压器国家标准DL/T848.2—2004要求,经改进后生产的一种新型产品,本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门,对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验,是高压试验中不可少的仪器。

二、产品结构

系列轻型高压试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构,初级低压绕组绕在铁芯上,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内,产品的外壳制成与器芯配合较佳的八角形结构,整体外型美观大方



三、工作原理

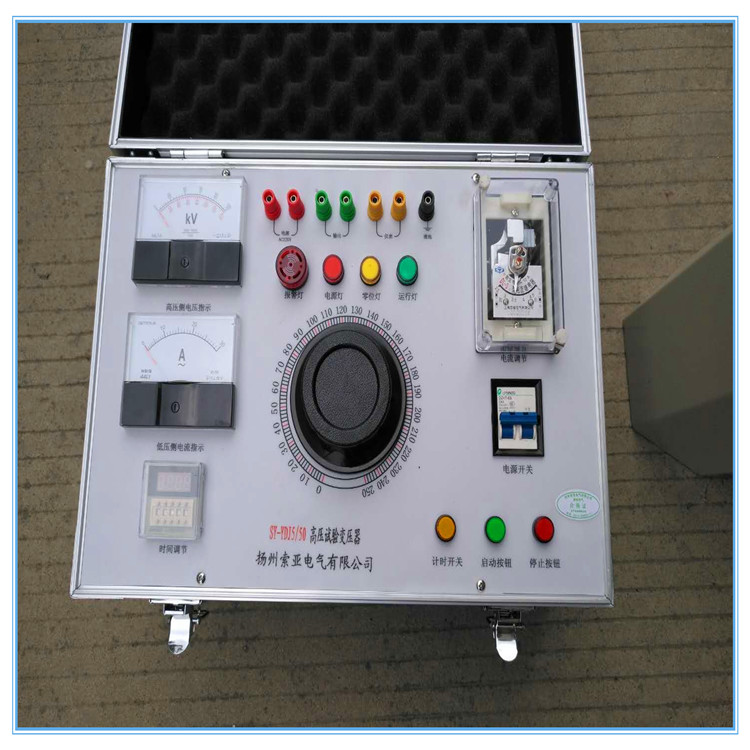

1、系列轻型高压试验变压器为单相变压器,联结组标号II。单台高压试验变压器的工作过程,用交流220V(10KVA以上为380V)电压接入电源控制箱(台),经电源控制箱(台)内自藕调压器(50KVA以上调压器外附)调节0~200V(10KVA以上0~400V)电压至试验变压器的初级绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高

 NHSB系列交流试验变压器额定参数                        表2



规格

容量

(kvA)

高压输出

低压输出

仪表

变比

温升℃

电压(kv)

电流(mA)

电压(v)

电流(A)

电压(v)

高/仪

30分钟

1.5/50

1.5

50

30

200

7.5

100

500

10

3/50

3

50

60

200

15

100

500

10

5/50

5

50

100

200

25

100

500

10

10/50

10

50

200

200

50

100

500

10

20/50

20

50

400

380

53

100

500

10

30/50

30

50

600

380

79

100

500

10

50/50

50

50

1000

380

120

100

500

10

5/100

5

100

50

380

13

100

1000

10

10/100

10

100

100

380

26

100

1000

10

20/100

20

100

200

380

53

100

1000

10

30/100

30

100

300

380

79

100

1000

10

50/100

50

100

500

380

132

100

1000

10

100/100

100

100

1000

380

263

100

1000

10

20/150

20

150

130

380

53

150

1000

10

30/150

30

150

200

380

79

150

1000

10

50/150

50

150

330

380

132

150

1000

10

100/150

100

150

665

380

263

150

1000

10

50/200

50

200

250

380

132

150

1000

10

100/200

100

200

500

380

263

200

1000

10

200/200

200

200

1000

380

526

200

1000

10

300/200

300

200

1500

380

790

200

1000

10

100/300

100

300

330

380

263

300

1000

10

200/300

200

300

665

380

526

300

1000

10

300/300

300

300

3000

380

790

300

1000

10
