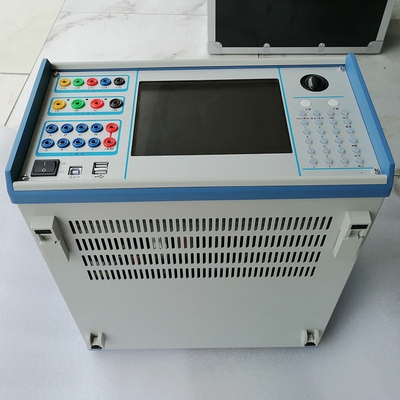

  • 产品名称：SYJBC-880六相微机继电保护测试仪
    产品型号：SYJBC-880
    产品报价：
    产品简述： 六相微机继电保护测试仪采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。
  • 详细内容
产品特性：
1、提供了六相电流和六相电压同时输出，方便差动保护试验和备自投试验。
  2、真正的一体化，无需外接电脑，即可轻松完成各种复杂的试验功能。
  3、嵌入式工业控制系统，高速、稳定、可靠；中文Windows界面，操作方便，简单方便。
  4、具备系统恢复功能，免除了病毒或误操作对工作的影响。
  5、面板具有光电轨迹秋鼠标及优化小键盘，操作简单方便；另有外接键盘鼠标接口，灵活便捷。内置USB接口可用优盘方便升级软件和取出试验数据。
  6、100M快速网络接口，可以轻松上网，实现远程升级、远程维护和远程测试。
  7、高分辨率的DA转换，保证输出量频率及相位精度高。
  8、先进的高保真线性功放技术全面提升了装置的功放系统，使输出电流电压波形畸变小，线性好，精度高。
  9、完备的各种防误操作、短路、外电冲击和温度超限等保护功能，使装置更加稳定可靠。
  10、双操作模式，既可连接笔记本电脑进行操作，也可以脱机使用。
  11、功能强大的全功能测试软件：状态序列、线路保护、差动保护、阻抗保护、低周、同期、备投等。各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态过程、系统振荡、重合闸动作行为。
  12、特别设置一路可调独立直流输出，电压DC:110V/220V，额定电流1.5A。

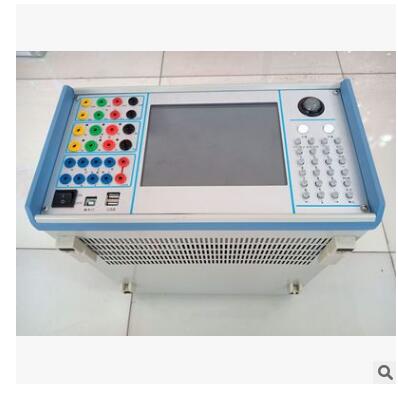

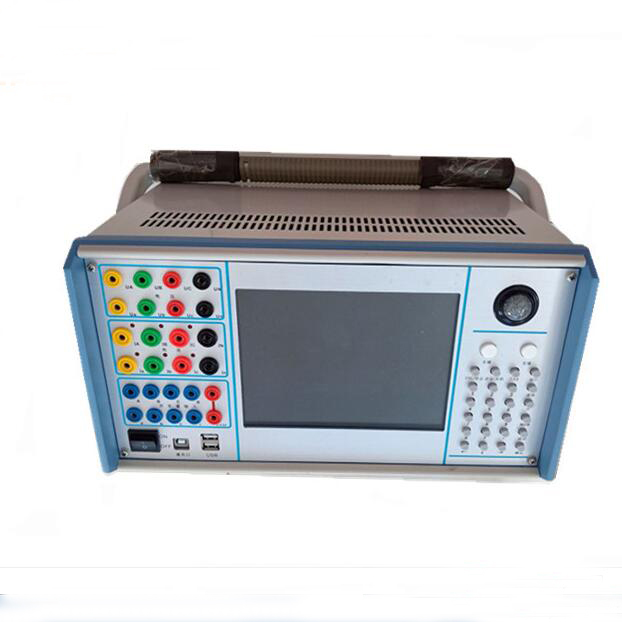

面板说明：
  ◆ 电压源输出端口: UA、UB、UC、UX和共用中性点UN。
  ◆ 机壳接地端口: 在测试时应可靠接地，可以提高测试数据的准确性和测试的安全性。
  ◆ 电流源输出端口: IA、IB、IC和共用中性点IN。
  ◆ 开关量输入端口: TA、TB、TC、TD、TE、TF、TG、TH共8路独立输入，兼容空接点与15V～250V有源接点，能自动识别有源接点的极性，TN为公共端。
  ◆ 开关量输出端口: 4对空接点输出。
  ◆ 液晶显示屏  8.4〞彩色液晶显示屏。
  ◆ USB接口: 可以通过USB接口将测试数据存储到U盘中。
产品特性：
  ◆ 使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。
  ◆ 高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
  ◆ 配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
  ◆ 配备有外接USB接口，可以方便地进行数据存取和软件维护。
  ◆ 无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。
  ◆ 采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
  ◆ 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。
  ◆ 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。
  ◆ 开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。
  ◆ 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。
  ◆ 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。
  ◆ 仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

  六相继电保护测试仪技术参数：
1、六路交直流电压源：
输出电压有效值: 0～120V AC/每相 0～320V DC(相间)
输出功率: 60VA(交流)/每相 160VA(直流)
分辨率: <1mV 频率范围: 0～1000Hz
频率精度: 0.001Hz 相位精度: 0.2度
总谐波失真: <0.5% 精度: <0.2%
2、六路交直流电流源:
输出电流有效值: 0～30A AC/每相 0～180A AC(六路并联)
输出功率: 450VA/每相 分辨率: 1mA
频率范围: 0～1000Hz 频率精度: 0.001Hz
相位精度: 0.2度 总谐波失真: <0.2%
精度: <0.2%
3、其它：
开关量输入: 8路(空接点输入，或直流电位0～250V)
开关量输出: 4对(空接点输出)
时间测量:测量范围:0～9999秒 测量精度:0.001秒
叠加谐波:可在基波电流、电压中叠加直流或2～20次谐波。
允许环境温度: -10℃～50℃
电源电压: 220V±10%
电源频率: 50Hz±10%
输入最小功率: 1000VA
