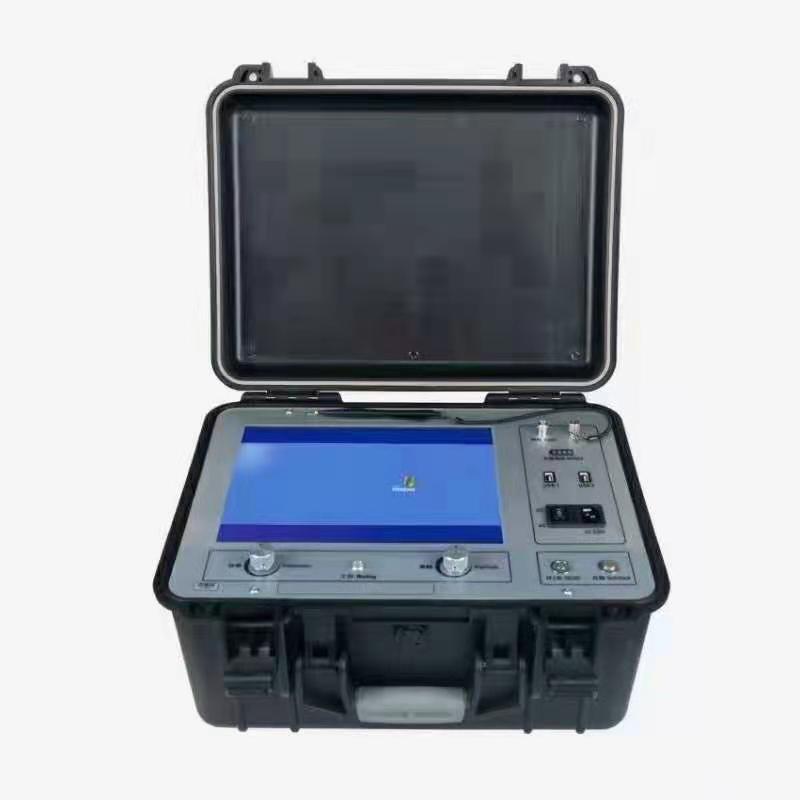

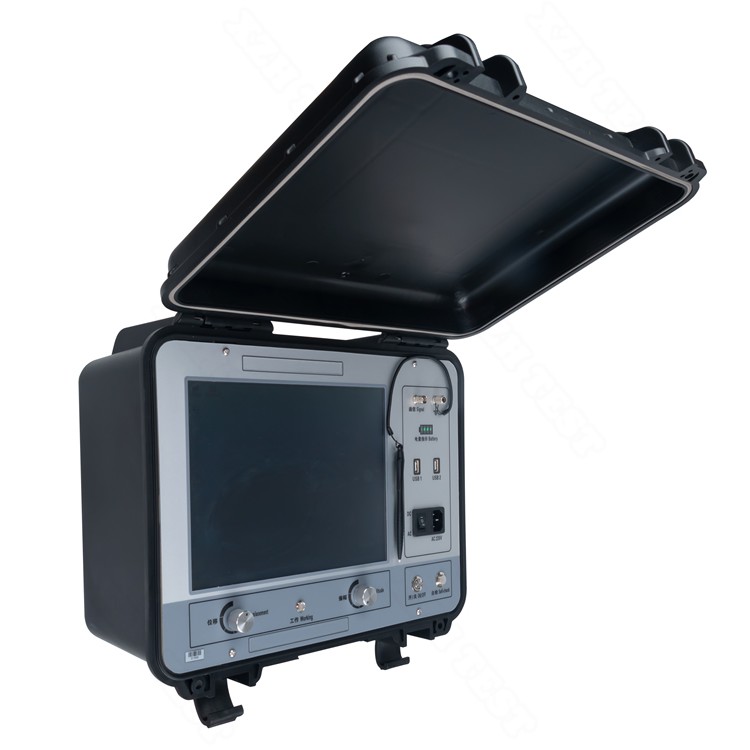

  • 产品名称:SY901智能电缆故障测试仪
    产品型号:SY901
    产品报价:
    产品简述:可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
  • 详细内容
产品特性:
1、采用工控嵌入式计算机平台系统,工业级使用环境,实现极强稳定性。锂电供电、方便现场测试。
  2、国内首家采用12.1英寸大屏幕触摸系统全电脑操作平台集成化软件,彻底告别电缆仪单片机时代,并配有电缆故障测试软件和电缆资料管理软件。
  3、采用最新的USB通信接口,采集信号稳定,配一款笔记本电脑可实现双控双显,主机可自动选择最低6.25MHz、最高达100MHz五种采样频率,能满足不同长度电缆的测试要求,减少了粗测误差。
  4、软件实现故障自动搜索,距离自动显示,双游标移动可精确到0.1米,波形可任意压缩、扩展,同屏随机显示两个更接近标准的波形供你准确比较分析,提高测试精度,减少误差。
  5、支持最新开通的3G通信终端或无线上网卡,专用3G软件可实现专家远程现场实时测试技术服务,专家远程操控用户主机,给用户现场测试提供及时、准确波形分析和交流指导,使您无忧工作。
  6、4G电子盘内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和精确定位提供参考和帮助。
  7、关键的精确定点仪部分,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。
  9、、最新研制智能组合式采样器,取代了烦琐的现场接线,具有波形直观,容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。
  10、高压放电部分三种可供用户选择,国内首创最新高频高压电源8.9kg替换65kg试验变压器和操作箱,填补国内一项空白。
 三、测试指标:
 1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
 2、可测量长度已知的任何电缆中电波传播的速度。
 3、可测试电缆走向及埋设深度。
4、显示方式:12.1英寸工业级液晶屏
5、存储方式:固定移动两方式4G/2G
6、测试方法:低压脉冲法、冲闪电流法、直闪电流法
7、操作方式:触摸屏、笔操作测试距离:不小于40km
8、最短测试距离(盲区): 10米
9、精确定点误差:±0.15m
10、测试误差:系统误差小于±1%
11、分辨率:V/50m;V为传波速度m/μs;
12、软件游标0.1米。
13、环境温度 :-20°C  ~  50°C
14、空气相对湿度:≤85%RH
15、大气压力:86~106KPa
16、海拔高度:2500米以下
17、最大风速:≤ 40m/s
18基本地震烈度: 8度地震动峰值加速度0.214g
19、污秽等级:IV级
四、系统组成
由电缆故障测试系统、测试系统、定点仪、路径仪,高压组件组成。
五、功能特点
1、该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障测试,电缆路径。电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。
2、电缆故障测试仪(脉冲测距仪):低压脉冲测距(用于短路、开路故障和电缆全长检测)、高压脉冲测距(用于高阻闪络型和泄漏型故障)
3、定点仪:声波定点方式,精确定点误差小于10厘米。
4、路径仪:由发射器和接收器组成,工作频率:中频
5、高压组件:用于精确定点时和高压脉冲测距时的高压信号产生
