  • 产品名称: SY390B卫星授时远程核相电流仪
    产品型号:SY390B
    产品报价:
    产品简述:SY390B无线高压卫星授时远程核相电流仪又名无线高压卫星授时远程核相器,由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成,同时具有无线高压卫星授时远程核相仪、无线高压钳形电流表、无线高压相位表、无线高压相序表、无线高压验电器的功能。
  • 详细内容

产品简介:

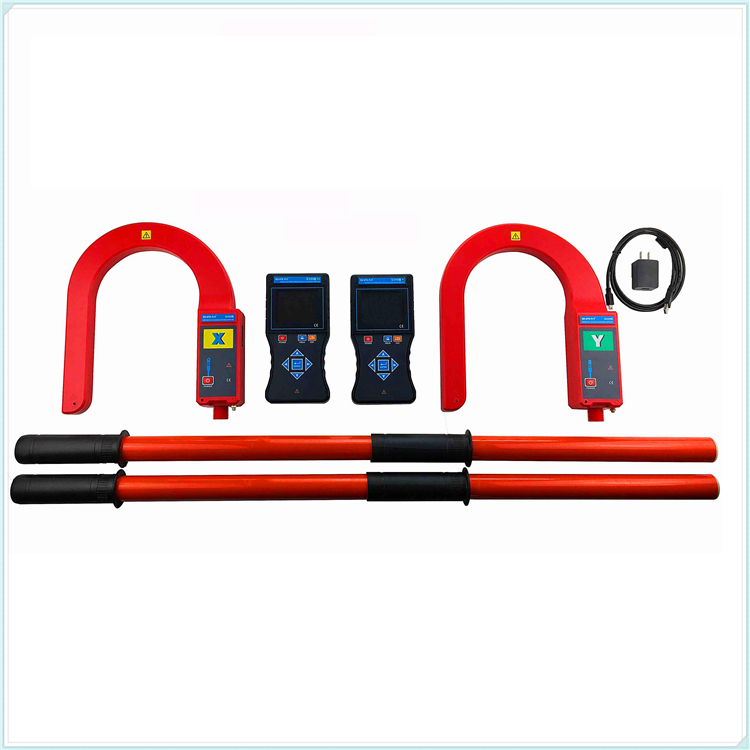

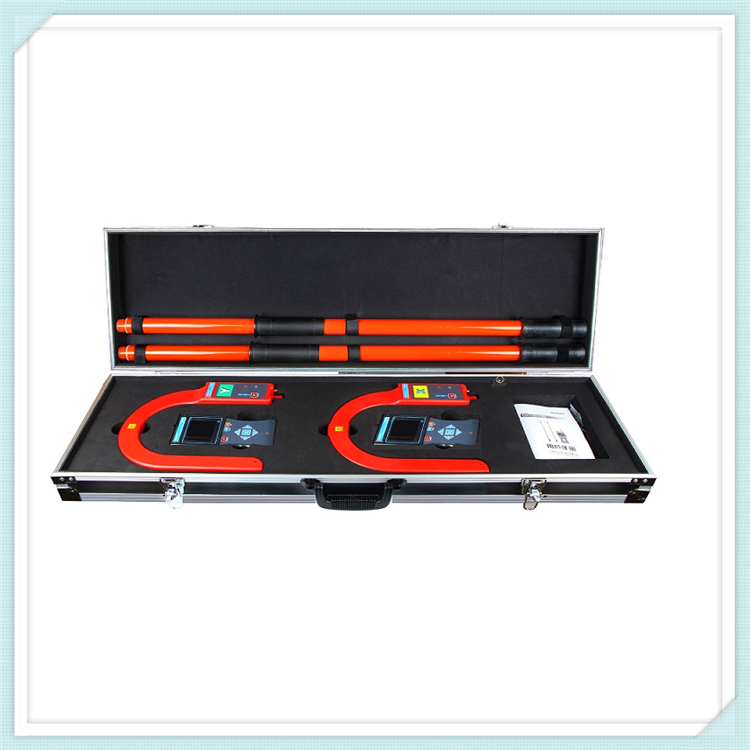

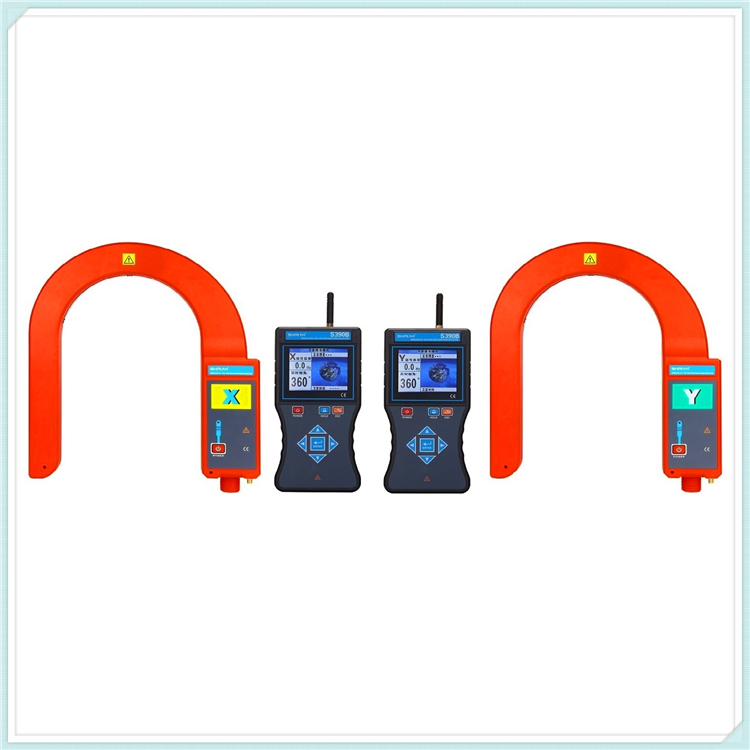

  SY390B无线高压卫星授时远程核相电流仪又名无线高压卫星授时远程核相器,由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成,同时具有无线高压卫星授时远程核相仪、无线高压钳形电流表、无线高压相位表、无线高压相序表、无线高压验电器的功能。
      接收器采用3.5寸真彩液晶屏,同屏显示实时相角、电流、频率,语音播报“X信号正常、Y信号正常、同相、异相”等信息。两个接收器都内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统           SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保卫星授时核相精准。卫星授时核相能实现超远距离核相,核相距离大于500km,也可以在地下室、矿井下核相,授时精度小于30nS。
       本核相仪能对100V~550kV的电压线路全智能核相,兼容普通核相仪的功能,空旷地面普通核相距离可达160m。也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV及以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!
       探测器创新性的一体化钩式设计,其中X探测器内置双层柔性线圈,即洛氏线圈(Rogowski Coil),是一个在非铁磁性材料上均匀缠绕的环形线圈,无磁滞效应,几乎为零的相位误差,无磁饱和现象,线性度极高。柔性线圈是电流对时间的微分,积分器通过对输出电压信号进行积分,真实还原被测电流,输出完整的信号波形,本仪表可测试高压电流0~20000A,可测Ф168mm的导线或168mm×245mm的母排。X探测器也可以用于漏电巡查:将X探测器钩在电缆上,沿线巡查,若接收器由有较大电流显示突变为很小电流或无电流显示,该点即为电缆漏电点。

技术规格:



功    能

无线高压卫星授时语音核相,高压电流、漏电流、频率、相位、相序、验电测试;多芯电缆漏电巡查等

电    源

DC 3.7V可充锂电池,USB充电接口,连续工作约10小时

核相模式

卫星秒脉冲精准模式、卫星授时模式、普通模式

传输方式

315MHz、433MHz无线传输

核相距离

普通核相模式距离160m

卫星授时模式距离不受限制,达500km以上

显示模式

3.5寸真彩液晶屏显示

可测线径

Ф168mm的导线,或168mm×245mm的母排

量    程

核相电压等级:AC 100V~550kV

相位:0°~360°

频率:45Hz~75Hz

电流:0.00A~20000A

分 辨 力

1°;0.1Hz;10mA

精    度

卫星授时核相:≤±5°(23℃±5℃,80%RH以下)

普通核相:≤±10°(23℃±5℃,80%RH以下)

频率:≤±2Hz (23℃±5℃,80%RH以下)

电流:0~6000A,±3%±5dgt; 6000A~2000A,±4%±5dgt;(23℃±5℃,80%RH以下)

相别定性

卫星授时核相:XY两接收器显示的实时相角差在0°~30°为同相; XY两接收器实时相角差在90°~120°或210°~270°为异相

普通核相模式:同相:-30°~30°;异相: 90°~150°和210°~270°

语音功能

同相、异相、X信号正常、Y信号正常等语音功能

绝缘杆尺寸

拉伸后长约5m;收缩后长约1m(5节)

持续核相时间

卫星授时成功后,若无卫星信号可持续核相30分钟,满足地下室、矿井下核相

核相方式

接触核相:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

换    档

自动换档

采样速率

2次/秒

首次搜星时间

第一次开机搜星时间约3分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,搜索卫星时主机正面水平朝天

授时精度

小于30nS

位置误差

X探测器测试电流时导线位置误差的影响:A区无位置误差;B区约增加0.2%;C区约增加2%(见后图)

仪表尺寸

探测器:长宽厚310mm×270mm×52mm

接收器:长宽厚250mm×100mm×40mm

背光控制

按上下箭头键调整背光亮度

感应强度控制

根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

按ESC键退出当前功能界面,返回上级目录

数据查阅

按ENTER进入数据查阅模式后,按箭头键翻阅所存数据

搜星指示

搜索卫星时动态显示“----”符号

自动关机

开机约30分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于3.2V时

探测器:电源指示灯慢闪,提醒充电

接收端:电池电压低符号显示,提醒充电

额定电流

探测器:35mA max;接收器:300mA max

仪表质量

探测器:496g(含电池)

接收器:395g(含电池)

绝缘杆:1.45kg

总质量:13.8kg(含仪表箱)

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

干    扰

无特强电磁场;无433MHz、315MHz同频干扰

绝缘强度

绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)

探测器:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)

接收器:2000V/rms(外壳前后两端之前)

结    构

防滴漏Ⅱ型、IP63

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准
