一. 简介



S600手持式局放测试仪是一种多功能的手持仪器，主要由主机、超声波传感器、地电波传感器、特高频传感器、耳机等组成，主要用于检测GIS绝缘子、开关柜、变压器、母排（连接处、穿墙套管，支撑绝缘件）、断路器，CT、PT、电缆接头等电气设备的局部放电情况。是基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可以提供可读出的局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，彩屏LCD显示，不同颜色灯指示检测结果，可以方便、快速评估电气设备局部放电情况。

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化，这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

本仪器主机内置超声波传感器、地电波传感器、蓝牙模块，蓝牙模块与外置的特高频传感器无线通讯。仪器工具箱采用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、重量轻、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，确保仪器的运输，存放安全。





二. 技术规格



功    能 GIS绝缘子、开关柜、变压器、母排（连接处、穿墙套管，支撑绝缘件）、断路器，CT、PT、电缆接头等电气设备的局部放电检测

检测方法 超声波、地电波、超高频方法检测(选购传感器)

电    源 可充锂电池，USB充电接口，充满连续使用约4小时

显示模式 TFT高清彩屏LCD显示，背光功能，适合昏暗场所

LCD 外型尺寸70mm×58mm；显示域65mm×48mm

仪表尺寸 长宽厚：190mm×110mm×36mm

检测带宽 超声波：20kHz~300kHz

地电波：3MHz ~100MHz

超高频：300MHz ~1500MHz

超声波检测 有效值：0~60dbu

50Hz成分：0~100%

100Hz成分：0~100%

地电波检测 正常模式：显示幅值、放电程度指示

脉冲模式：显示幅值、脉冲、周期、放电程度指示

PDL检测：显示幅值、触发时间、放电程度指示

快速巡检系统 超高频PRPS：相位-周期-最大放电量百分比图(选购传感器)

超高频PRPD：相位-最大放电量百分比-放电次数图(选购传感器)

检测指示 用颜色灯指示所测得的结果的严重程度：绿色表示正常；黄色表示预警；红色表示报警

蓝牙通讯 主机与外置特高频传感器通过无线蓝牙传输信号

内    存 容量：12MB

格 式 化 主机具有格式化功能，恢复出厂设置

语    言 中文、英文

仪表质量 主机约650g(带电池)；总质量约2.6kg

工作温湿度 -10℃～40℃； 80%Rh以下

存放温湿度 -10℃～60℃； 70%Rh以下

耐    压 仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟

绝    缘 仪表线路与外壳之间、两电压输入端之间≥10MΩ

仪 器 箱 耐压200kg

结    构 双重绝缘



三. 装箱单

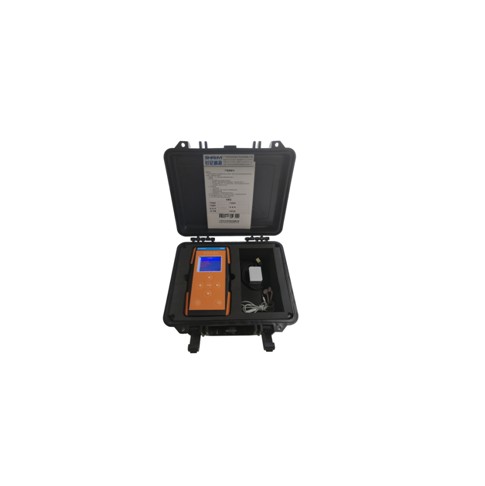

主机 1台

超声波传感器 1个（主机内置)

地电波传感器 1个（主机内置)

特高频传感器 1个（选购）

蓝牙模块 1个（主机内置)

仪表箱 1个

耳机 1副

充电器 1套

锂电池 1块（主机内置)

说明书、保修卡、合格证 1份
