  • 产品名称:S300/300B无线高低压钩式电流表
    产品型号:S300/300B
    产品报价:
    产品简述: S300系列无线高低压钩式电流表由大口径的钩式检测仪、无线接收器、伸缩绝缘杆等组成。钩式检测仪铁芯采用新材料:轻便、精度高、量程广、线性度好。连接伸缩绝缘杆,能在线测试60kV以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆之漏电流、电流、频率、负荷等,特别适用于井下、野外多芯粗电缆的漏电巡查,变压器负荷检测。无线接收数据直线距离约150米,电流量程为AC 0~6000A或0~20000A可选,测量导线或电缆最大外径Ф168mm,可测量母排最大尺寸168mm×245mm。
  • 详细内容

产品简介:

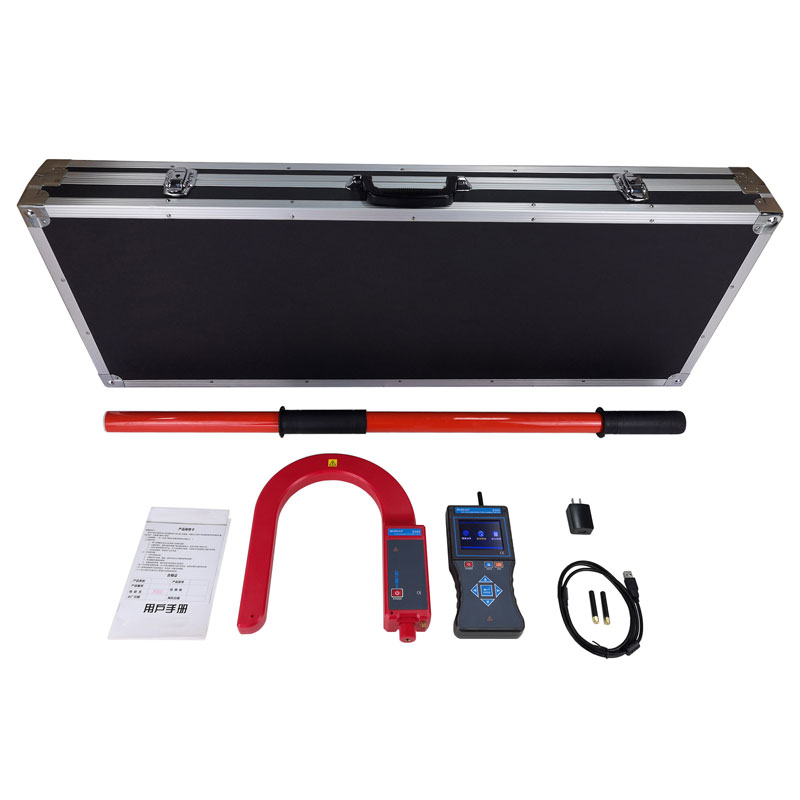

 S300系列无线高低压钩式电流表由大口径的钩式检测仪、无线接收器、伸缩绝缘杆等组成。钩式检测仪铁芯采用新材料:轻便、精度高、量程广、线性度好。连接伸缩绝缘杆,能在线测试60kV以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆之漏电流、电流、频率、负荷等,特别适用于井下、野外多芯粗电缆的漏电巡查,变压器负荷检测。无线接收数据直线距离约150米,电流量程为AC 0~6000A或0~20000A可选,测量导线或电缆最大外径Ф168mm,可测量母排最大尺寸168mm×245mm。
   钩式检测仪可以挂在线路上测试,节省操作人员体力。接收器采用3.5寸真彩液晶屏,图形界面显示,直观清晰。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能,广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。

技术规格:

1.型号区别

型 号

电流量程

备注

S300

AC 0~6000A

/

S300B

AC 0~20000A

电流量程更大



2.技术规格

功    能

高低压交流漏电流、电流、频率测试;铁芯接地电流、变压器负荷测试;井下、野外多芯粗电缆漏电巡查

电    源

DC 3.7V可充锂电池,USB充电接口,连续工作约10小时

测试方式

钩式CT,可以挂在线路上测试

传输方式

433MHz无线传输

传输距离

直线传输距离约150m

显示模式

3.5寸真彩液晶屏显示,按上下箭头键调整背光亮度

可测线径

Ф168mm的导线、电缆,或168mm×245mm的母排

测量范围

电流:AC 0~6000A或 AC 0~20000A (50/60Hz自动)

频率:45Hz~75Hz

分 辨 力

10mA;0.1Hz



电流精度



0.00A~99.9A:   ±2%±5dgt  (23℃±5℃,80%RH以下)

100A~6000A:   ±3%±5dgt(23℃±5℃,80%RH以下)

6.00kA~20.0kA: ±4%±5dgt(23℃±5℃,80%RH以下)

频率精度

±1Hz

换    档

自动换档

绝缘杆尺寸

拉伸后长约5m;收缩后长约1m(5节)

数据存储

9999组

采样速率

2次/秒

仪表尺寸

钩式检测仪:长宽厚310mm×270mm×52mm

接收器:长宽厚250mm×100mm×40mm

线路电压

35kV以下裸导线测试,110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作)

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

按ESC键退出当前功能界面,返回上级目录

位置误差

A区无位置误差;B区约增加0.2%;C区约增加2%

数据查阅

进入数据查阅模式后,按箭头键翻阅所存数据

溢出显示

电流超量程溢出功能:“OL  A”符号显示

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于3.2V时,电池电压低符号显示,提醒充电

仪表质量

钩式检测仪:496g(含电池)

接收器:395g(含电池)

绝缘杆:1.45kg

总质量:11.5kg(含仪表箱)

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

干    扰

无433MHz同频信号干扰

绝缘强度

绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)

检测仪:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)

接收器:2000V/rms(外壳前后两端之前)

结    构

防滴漏Ⅱ型
