产品名称：S130柔性线圈大电流记录仪
产品型号：S130
产品报价：
产品简述：S130F柔性线圈大电流记录仪是为现场在线测试、监控、记录交流电流、漏电流、波形、频率而精心设计制造的，由主机、柔性线圈、软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。

详细内容

产品简介：

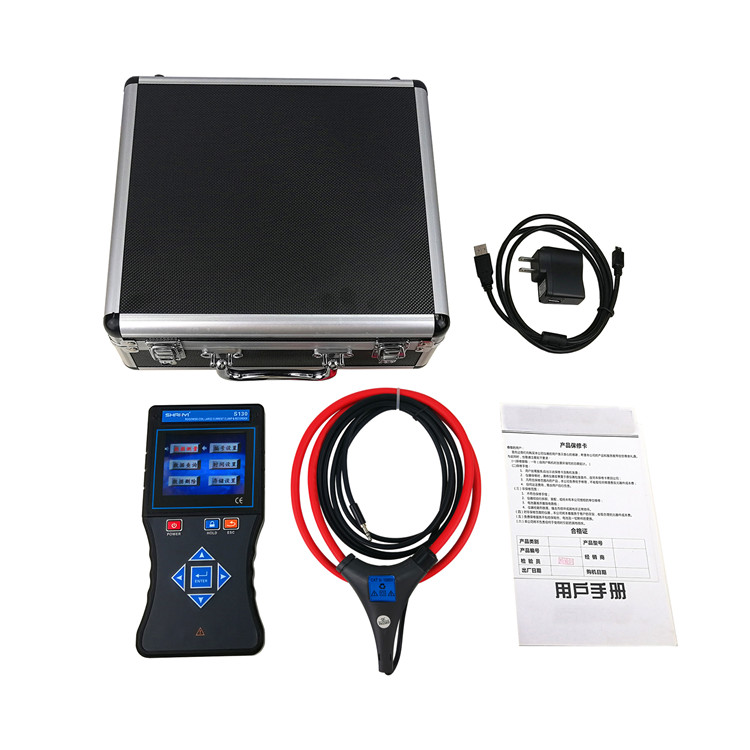

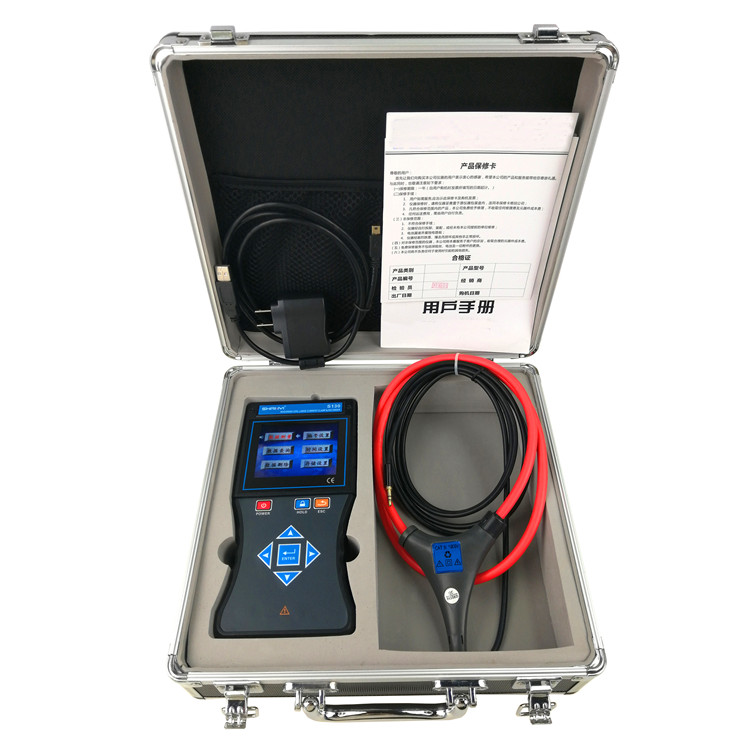

S130柔性线圈大电流记录仪是为现场在线测试、监控、记录交流电流、漏电流、波形、频率而精心设计制造的，由主机、柔性线圈、软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。

柔性线圈，即Rogowski Coil(洛氏线圈)，采用先进的洛氏线圈(或称罗氏线圈)技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高，抗干扰能力强。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体，非接触测量，安全快速；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。

主机LCD显示，一目了然。同时具有比较大的存储空间，能存储6000组数据，还具有自动存储间隔时间设定功能，从1～60分钟内设置。

技术规格：

功能	交流电流、漏电流、大电流、波形、频率测量、记录
电源	DC3.7 V 可充锂电池
测试方式	柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流。
线圈内径	内径φ300mm(可以根据需要定制)
量程	AC 0.00A～20000A
分辨率	AC 10mA
精度	±2%±3dgt(导线处于柔性线圈中心位置，23℃±2℃)
线圈长度	长度约1450mm
被测电流频率	50Hz/60Hz(自动识别)
显示模式	3.5彩屏
主机尺寸	207mm×101mm×45mm
线圈粗细	φ7.5mm(非常适合于狭窄环境和排线密集的场所等)
质量	主机280g(含电池)；柔性钳190g；总质量约1.25kg
电场干扰	无磁滞效应，抗干扰能力较强
位置误差	被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。
采样速率	2次/秒
数据存储	6000组(掉电或更换电池不会丢失数据)
设定时间	1～60分钟内设定记录间隔时间，0分钟为不自动存储
记录时间	节电模式下连续工作约100小时
线路电压	AC 600V以下线路测试
溢出显示	超量程溢出功能：“OL”符号显示
电池电压	当电池电压降到3.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。
额定电流	节电模式下5mA，最大120mA
引线长度	标准2米
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
绝缘强度	AC 2kV/rms(螺钉与外壳之间)
适合安规	IEC1010-1、IEC1010-2-032、污染等级2、CAT VI(1000V) IEC61326(EMC标准)
