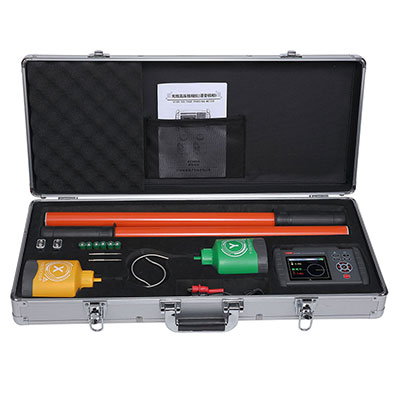

  • 产品名称：SY2080无线高压核相仪
    产品型号：SY2080
    产品报价：
    产品简述：核相电压： 70V～550kV 相位量程： 0.0°～360.0° 频率量程： 45.0Hz～65.0Hz 电压量程： 70V～110kV 发射频率： 433MHz、315MHz 相别定性： 同相:－25°～25°，异相:95°～145°，和215°～265° 相位指示： 相量图及数字同时显示 显示模式： 3.5寸彩屏
  • 详细内容

产品概述：

       SY2080无线高压核相仪应用于电力线路或变电所验电、核相、相位测试、相序判断、变压器组别判断等（线路电压：70V~550kV）。核相仪采用无线传输技术，传输距离可达30米；3.5寸LCD彩屏，可同屏显示相位、频率、电压等核相结果，动态向量图指示，清晰直观；具有语音提示“X信号正常、Y信号正常、同相、异相”等。
　　SY2080无线高压核相仪对于高压线路核相(电压超过220V时)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，核相结果直接显示在无线接收器上，当裸导线电压超过35kV时，为了确保安全必须使用非接触核相。

技术规格：
一、型号规格

型号 SY2080 SY2080A
*电压测量功能 有 无


二、技术参数



功　　能 频率测量、相位测量、相序显示、*电压测量、电压检验
核相方式 接触式核相：35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。
当裸线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相
传输距离 无线传输，直线传输距离约30米
相别定性 同相:－25°～25° 异相:95°～145°和215°～265°
核相电压 70V～550kV
相位量程 0.0°～360.0°；精度：≤±12°；分辨率：0.1°
频率量程 45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz
*电压量程 70V～110kV；   精度：±10%   分辨率：100V
发射频率 433MHz、315MHz
显示模式 3.5寸彩屏
LCD显示尺寸 72mm×55mm
仪表尺寸 主机187×119×48mm
探测器146×100×75mm
相位指示 相量图及数字同时显示
工作指示 核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声
数据存储 300组，闪烁显示“FULL”符号表示存储已满
数据查阅 数据查阅功能：“READ”符号显示
报警功能 测量值超过报警设定值时发出报警提示
功　　耗 探测器：30mA  Max
主机：150mA  Max
仪表质量 仪器：约450g(含电池)；
探测器：约240g(含电池)*2；
电池电压 电池电压不足，显示低电符号
自动关机 仪表无操作约15分钟后关机
绝缘杆长度 最大直径Φ38mm；长度：3米
绝缘试验 绝缘杆拉伸后两端：AC 220kV/rms；
主机、探测器：AC3700V/rms(外露金属与塑料外壳间)
工作温湿度 -10℃～40℃；70%rh以下
存放温湿度 -10℃～60℃；80%rh以下
适合安规 GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC61481－A2；2004；IEC   61243－1   ed.2:2003标准
