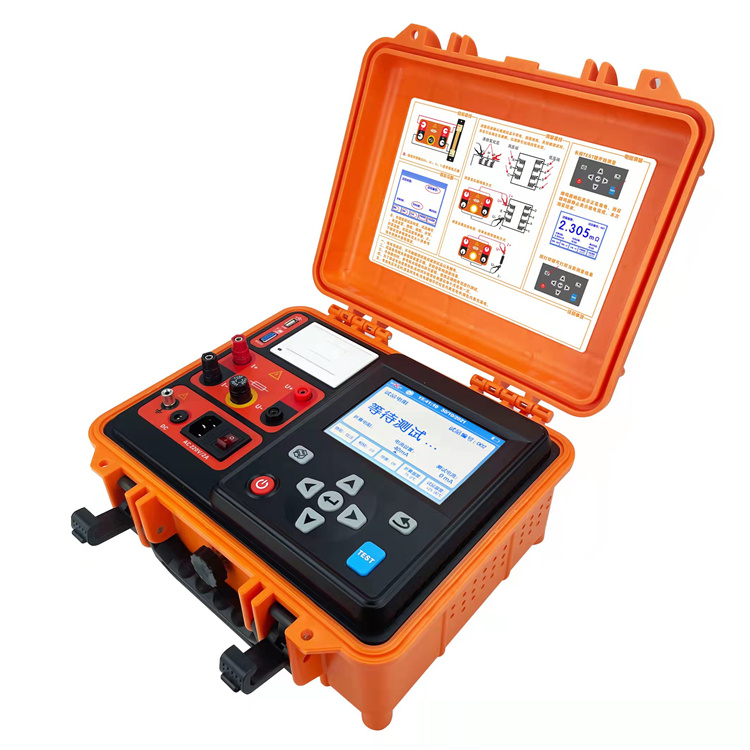

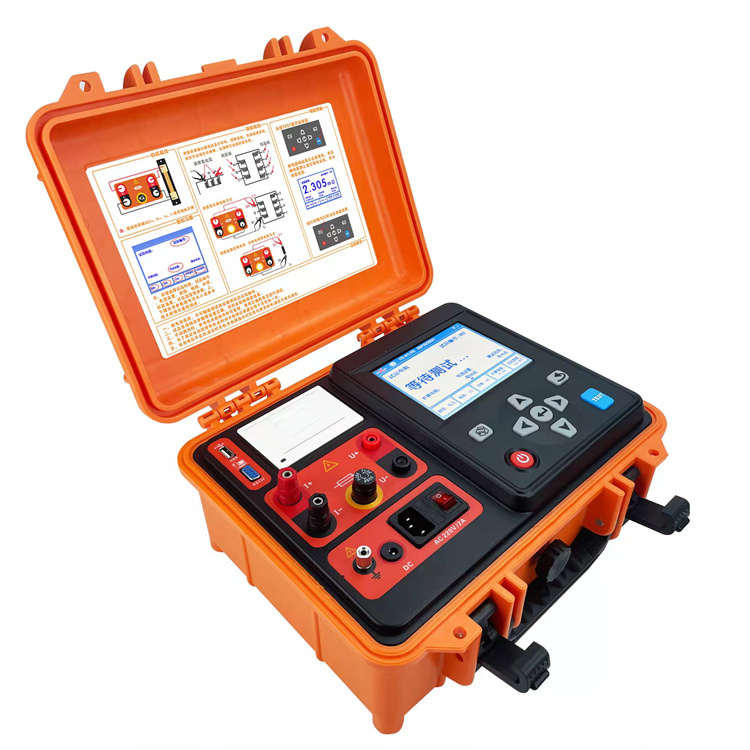

  • 产品名称:10A变压器直流电阻测试仪带232蓝牙USB传输
    产品型号:S451
    产品报价:
    产品简述:10A、5A、1A、400mA、200mA、40mA、<5mA(恒压12V)
  • 详细内容

一.简介

S451直流电阻测试仪简称直阻仪、又名直流电阻仪变压器直流电阻测试仪等。直流电阻测试是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目、能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。也是变压器在交接、大修和改变分接开关后,必不可少的试验项目。同时,类似干式变压器,非晶合金变压器,由于低压线圈采用铜箔绕制,电阻值极低,给测试带来了较高的精度及分辨率的要求。在通常情况下,用传统的方法(电桥法和压降法)测试变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了满足感性线圈直流电阻快速测试的需要,提高直流电阻的测试精度、缩短测试时间以及减轻测试人员的检测负担而研制开发了本款直流电阻测试仪,对此本仪表设计了最大输出电流范围为10A,解决了低值电阻测试的难题。同时针对互感器等高阻值试品,本仪表还将直流电阻测试量程扩展至1MΩ,是测试变压器绕组以及大功率电感设备直流电阻的理想设备。

本仪器还采用5.6寸彩色LCD显示,操作界面简洁美观,内置可充锂电池及充电电路,以高速微控制器为核心,结合高速A/D转换器及程控电流源技术,具有电阻温度换算功能,在电路设计方面具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。以实现高精度、高稳定性、高速测试,还具有自检、自动放电、输出电流大、量程宽、抗干扰能力强、充放电速度快、数据分析处理、放电指示等特点。



二.技术规格



功    能

变压器绕阻电阻测试、低电阻测试、等电位连接电阻测试、金属连接电阻测试、微欧计

电    源

内置:14.8V 7800mAh可充锂电池;

外接:AC 220V/2A 50Hz/60Hz

测试方式

四线法

充 电 器

16.8V/2A充电器

显示模式

5.6寸LCD彩屏,640dots×480dots,显示域116mm×88mm

测试接口

I+(电流正)、I-(电流负)、U+(电压正)、U-(电压负)

输出电流

10A、5A、1A、400mA、200mA、40mA、<5mA(恒压12V)

量    程

(市电220V)

500μΩ~1.5Ω     (恒流 10A档 )

1mΩ~4.4Ω       (恒流 5A档)

10mΩ~22Ω      (恒流 1A档)

25mΩ~55Ω      (恒流 400mA档)

200mΩ~110Ω    (恒流 200mA档)

1Ω~550Ω        (恒流 40mA档)

10Ω~1MΩ       (恒压 12伏 <5mA)

量    程

(内置电池)

500μΩ~200mΩ  (恒流 10A档)

1mΩ~800mΩ    (恒流 5A档)

10mΩ~12Ω      (恒流 1A档)

25mΩ~30Ω      (恒流 400mA档)

200mΩ~60Ω     (恒流 200mA档)

1Ω~300Ω        (恒流 40mA档)

1Ω~1MΩ        (恒压 12伏<5mA)

最高分辨率

0.1μΩ

测试精度

恒流档±0.1%±2dgt;  恒压档±2%±2dgt  (23℃±5℃,80%RH以下)

超量程提示

--OL--

放电提示

测试结束后蜂鸣器响代表正在放电,放电完成后蜂鸣器停止响

打 印 机

仪器面板嵌有打印机,按打印键打印测试结果

数据存储

测试完成后数据自动保存,可存储9999组数据

仪表尺寸

约320mm(长)×275mm(宽)×145mm(高)

外包装尺寸

约400mm(长)×245mm(宽)×335mm(高)

质    量

仪表:约9.2kg(含包装)

工 具 箱

军用工具箱设计,可承重200kg

测 试 线

两端分接测试线,接线简单

档    位

恒流:10 A、5 A、1A、400mA、200mA、40mA

恒压:<5mA;

同时具有Auto自动换挡

输出功率

150瓦

数据删除

在数据查阅栏可选删除当前数据或者删除全部数据

数据查阅

数据查阅栏按上下键翻阅所存数据

固件升级

用户可通过U盘对仪表程序进行升级

自动关机

在使用电池供电时,开机无操作约十分钟后自动关机

电池电压

仪表右上角有电池电量指示,当显示符号“ ”时,代表电池电量耗尽,仪表将自动关机,请及时充电

温度换算

仪表自动处理测试数据,具有电阻温度换算功能

云 服 务

安卓APP;上传现场图片、上传测试数据、生成测试报告、生成数据曲线、测试设备分享、数据多人同时查看

数据传输

可通过RS232、U盘、蓝牙等方式传输

背    光

背光可设置高、中、低三种亮度

试品类型

可选Cu、Al材质

折算温度

可将测试的电阻值折算为75°C、15°C两个温度下的电阻值

分    接

00-99可设置

工作电流

非测试状态下工作电流为200mA

电路保护

具有反电动势保护、断线保护、断电保护、过热保护等

工作温湿度

-20℃~40℃;80%RH以下,无结露

存放温湿度

-10℃~60℃;70%RH以下

适合安规

IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》

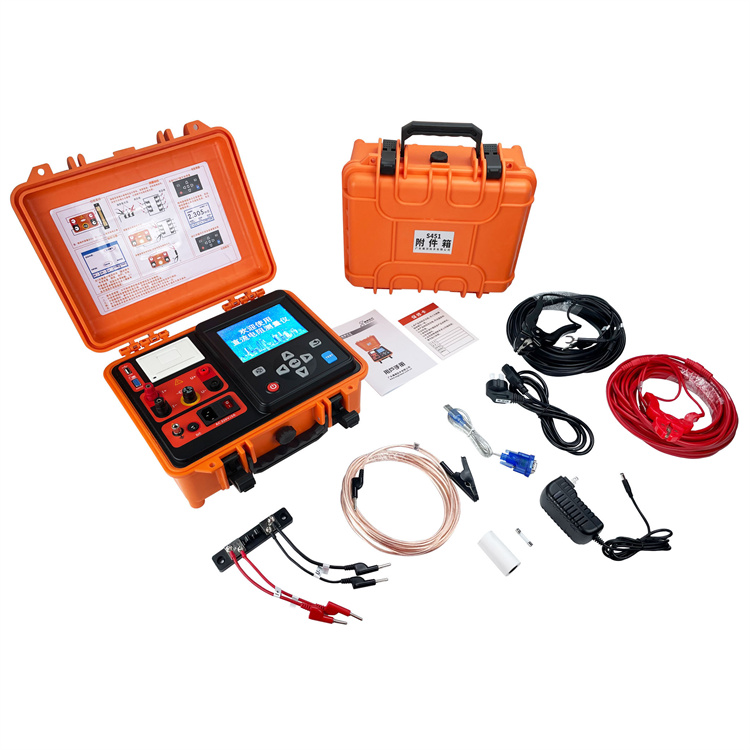

三. 装箱单



直流电阻测试仪

1台(箱式)

测试线钳

2把(双拼线,红、黑各一把)

自检电阻

1个

电源线

1条

打印机/打印纸

1套(嵌在仪器面板内)

充电器

1个(16.8V 2A)

工具箱

1个(装测试线及附件)

保险管

4个(10A、30A各2个)

接地线

1条

RS232数据线

1条

用户手册/保修卡/合格证

1份
